Трансформаторная подстанция киоскового типа
от 16 до 2500 кВа
Назначение и область применения
Комплектные трансформаторные подстанции (КТП) предназначены для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока 50 Гц номинальным напряжением 6-10кВ.
КТП используются для электроснабжения объектов гражданского строительства, промышленности и сельского хозяйства, а также небольших населенных пунктов.
КТП не предназначены для работы в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, а также в пожароопасной и взрывоопасной среде.
КТП используются для электроснабжения объектов гражданского строительства, промышленности и сельского хозяйства, а также небольших населенных пунктов.
КТП не предназначены для работы в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, а также в пожароопасной и взрывоопасной среде.
Основные характеристики КТП
Конструкция КТП представляет собой стальной сварной корпус, состоящий из трансформаторного отсека и отсеков распределительных устройств высокого и низкого напряжения (РУВН и РУНН). Электроэнергия напряжением 6(10) кВ подводится к воздушному или кабельному вводу РУВН и далее подается на силовой трансформатор. Преобразованная электроэнергия напряжением 0,4 кВ поступает на ввод РУНН и далее распределяется по отходящим линиям. РУВН может быть выполнено на базе выключателей ВНА или BB/tel. РУНН может быть выполнено на базе автоматических выключателей и/или рубильников. КТП киоскового типа устанавливается на бетонное основание (фундамент).
КТП имеет устройства, обеспечивающие защиту от перегрузок, КЗ (короткого замыкания) и защиту от перенапряжений. Подстанция обеспечивает коммерческий и/или технический учет электрической энергии на стороне ВН и/или НН (высокого и/или низкого напряжения) с помощью счетчика и соответствующих трансформаторов.
КТП также может иметь ящик собственных нужд, фидер уличного освещения, который включается и отключается автоматически по сигналу реле, приборы контроля силы и напряжения тока, электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
Для 2-х трансформаторных КТП на стороне высокого и низкого напряжения может быть установлено устройство АВР (автоматического ввода резерва) для секционирования сети с целью повышения надежности электроснабжения на случай выключения одного из трансформаторов.
КТП поставляются полностью укомплектованными всей необходимой аппаратурой и готовыми для монтажа и подключения. Силовые трансформаторы могут входить или не входить в комплект поставки в зависимости от требований заказчика.
Подстанции выполняются по тупиковой или проходной схеме с воздушным и/или кабельным исполнением вводов ВН и НН (высокого и низкого напряжения). При воздушном вводе КТП подключается к ЛЭП через устанавливаемые на опоре высоковольтные разъединители, которые могут поставляться вместе с КТП в зависимости от требований заказчика.
Климатическое исполнение У1 или УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1, температура окружающей среды от -40°С до +40°С (У1), от -60°С до +40°С (УХЛ1), высота над уровнем моря не более 1000м.
КТП имеет устройства, обеспечивающие защиту от перегрузок, КЗ (короткого замыкания) и защиту от перенапряжений. Подстанция обеспечивает коммерческий и/или технический учет электрической энергии на стороне ВН и/или НН (высокого и/или низкого напряжения) с помощью счетчика и соответствующих трансформаторов.
КТП также может иметь ящик собственных нужд, фидер уличного освещения, который включается и отключается автоматически по сигналу реле, приборы контроля силы и напряжения тока, электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
Для 2-х трансформаторных КТП на стороне высокого и низкого напряжения может быть установлено устройство АВР (автоматического ввода резерва) для секционирования сети с целью повышения надежности электроснабжения на случай выключения одного из трансформаторов.
КТП поставляются полностью укомплектованными всей необходимой аппаратурой и готовыми для монтажа и подключения. Силовые трансформаторы могут входить или не входить в комплект поставки в зависимости от требований заказчика.
Подстанции выполняются по тупиковой или проходной схеме с воздушным и/или кабельным исполнением вводов ВН и НН (высокого и низкого напряжения). При воздушном вводе КТП подключается к ЛЭП через устанавливаемые на опоре высоковольтные разъединители, которые могут поставляться вместе с КТП в зависимости от требований заказчика.
Климатическое исполнение У1 или УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1, температура окружающей среды от -40°С до +40°С (У1), от -60°С до +40°С (УХЛ1), высота над уровнем моря не более 1000м.
Однотрансформаторные КТП

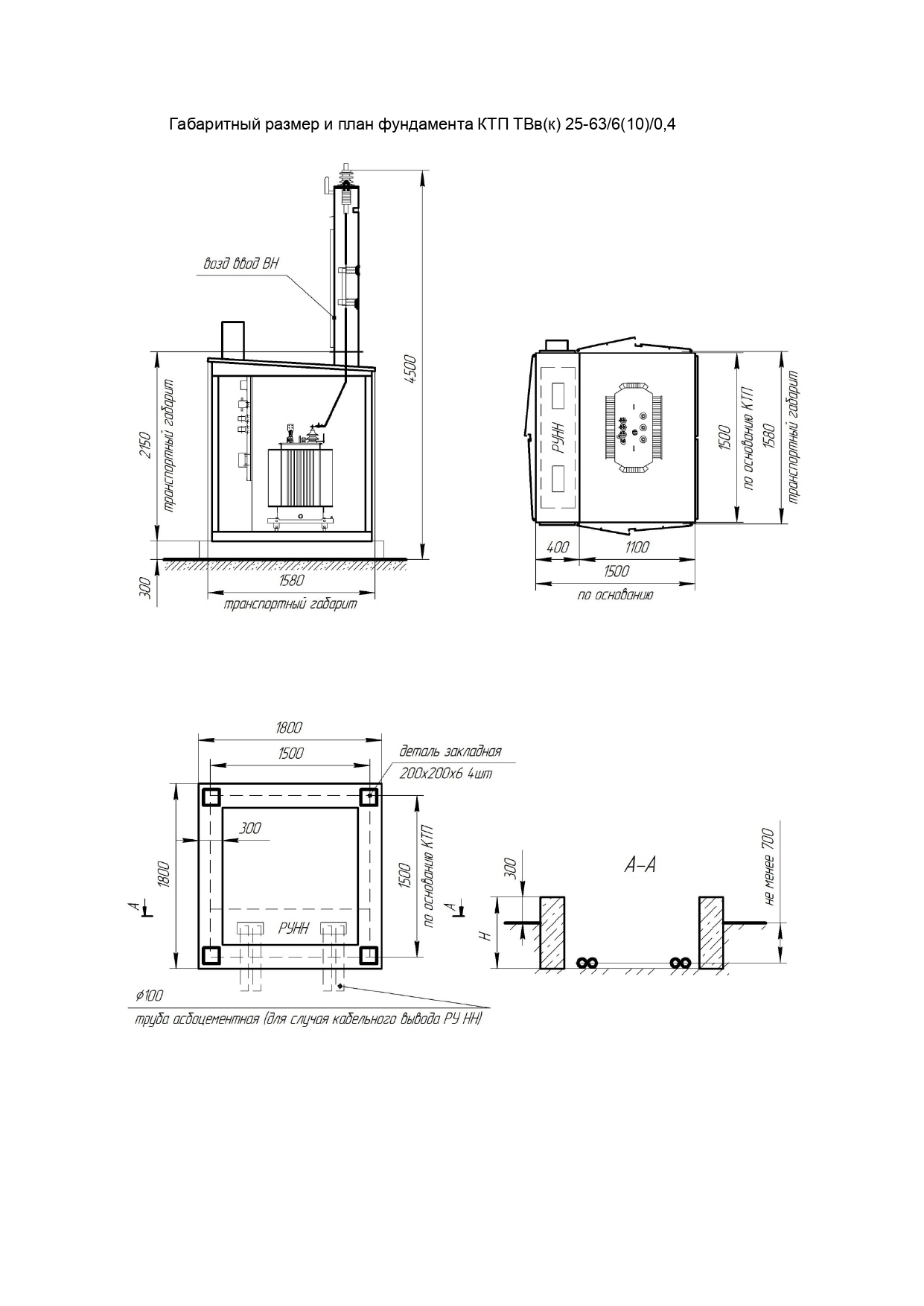

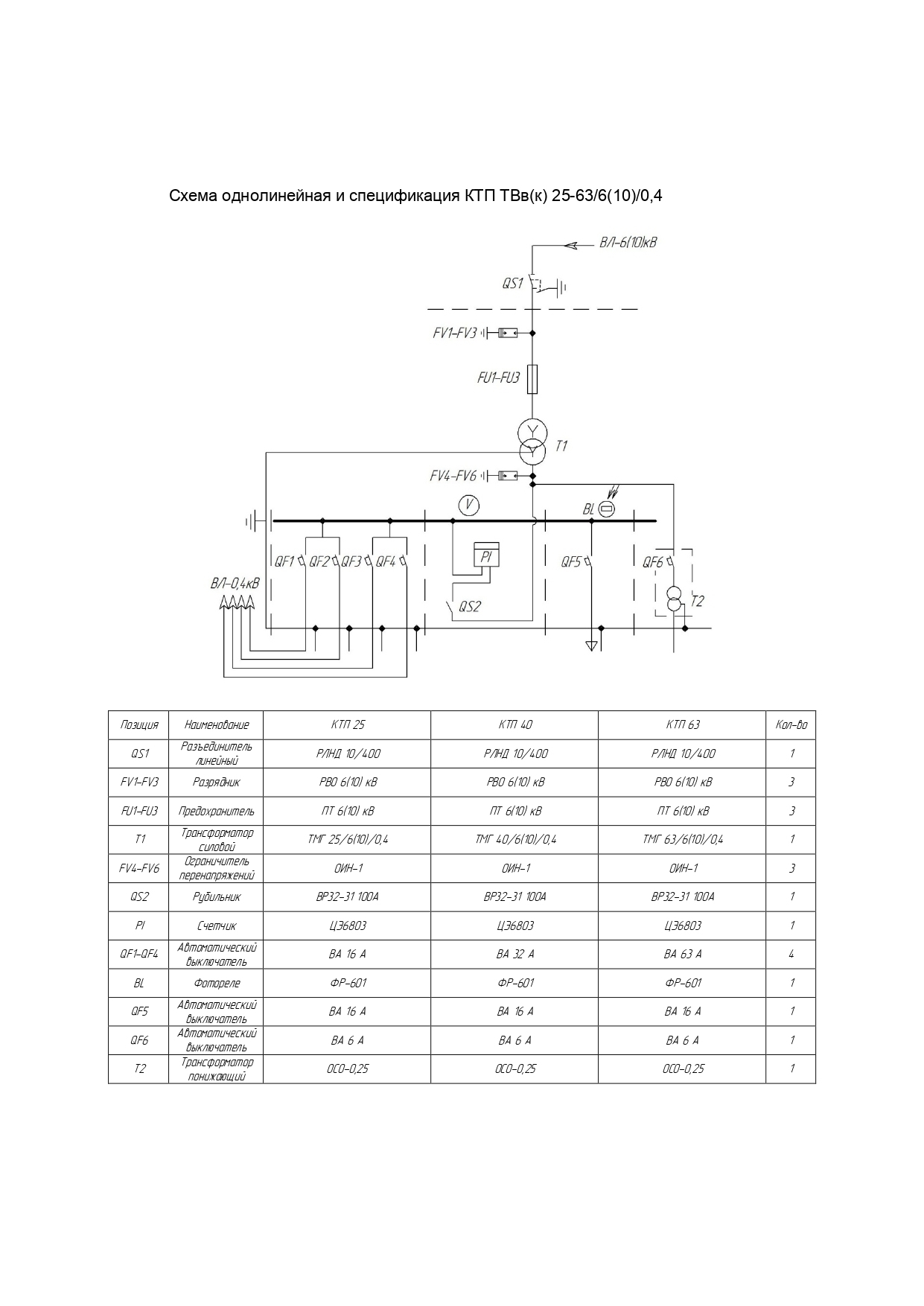

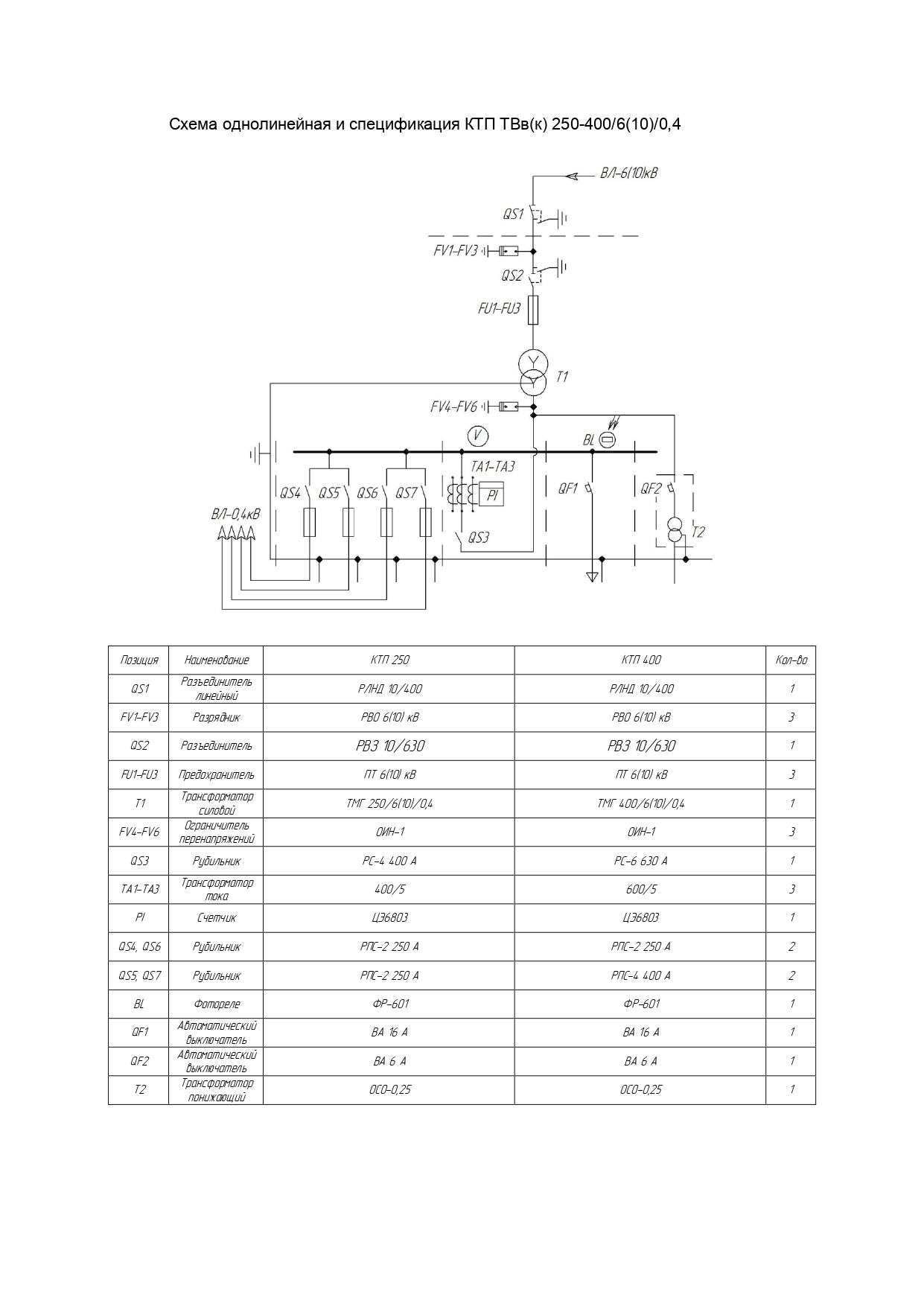

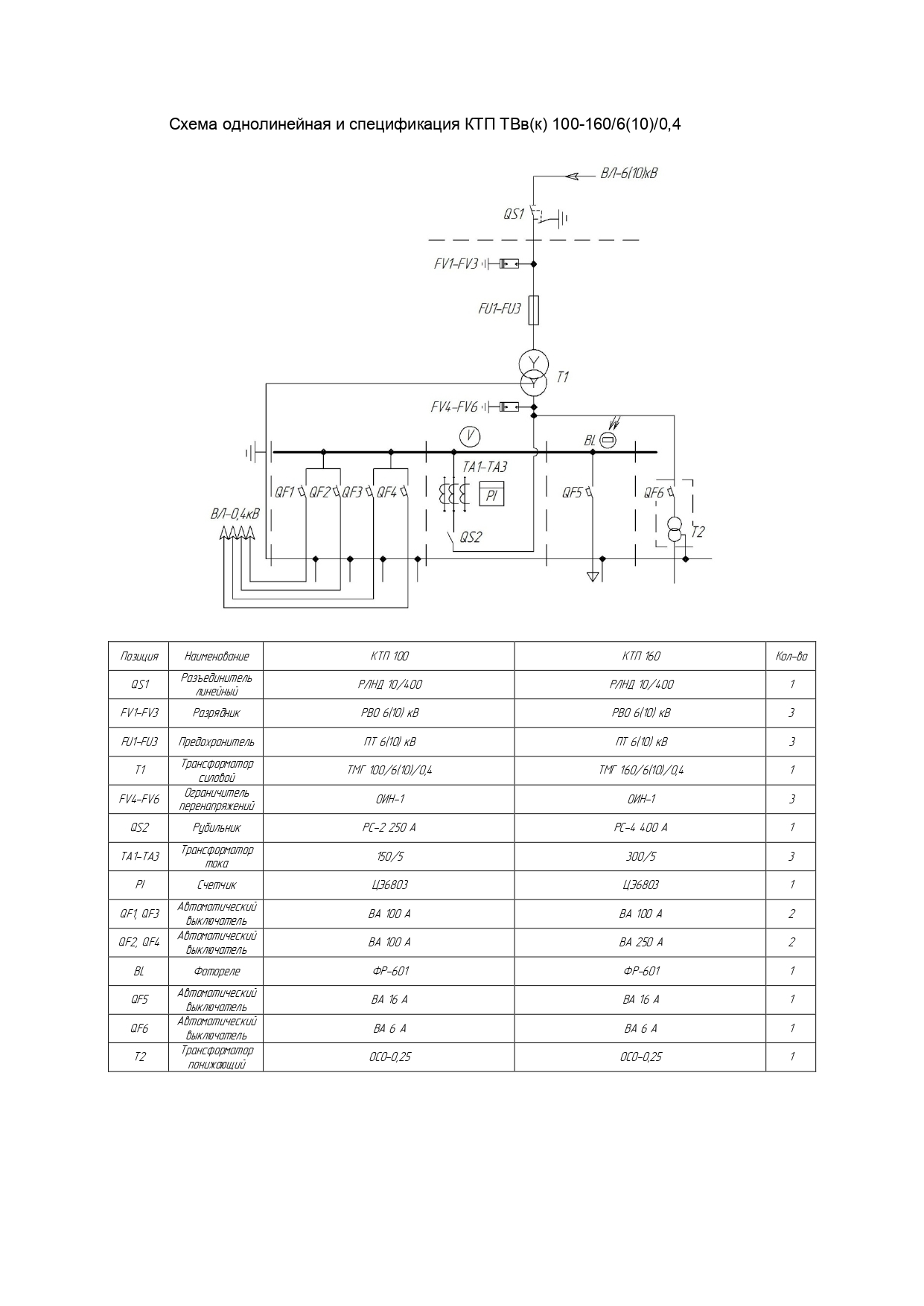

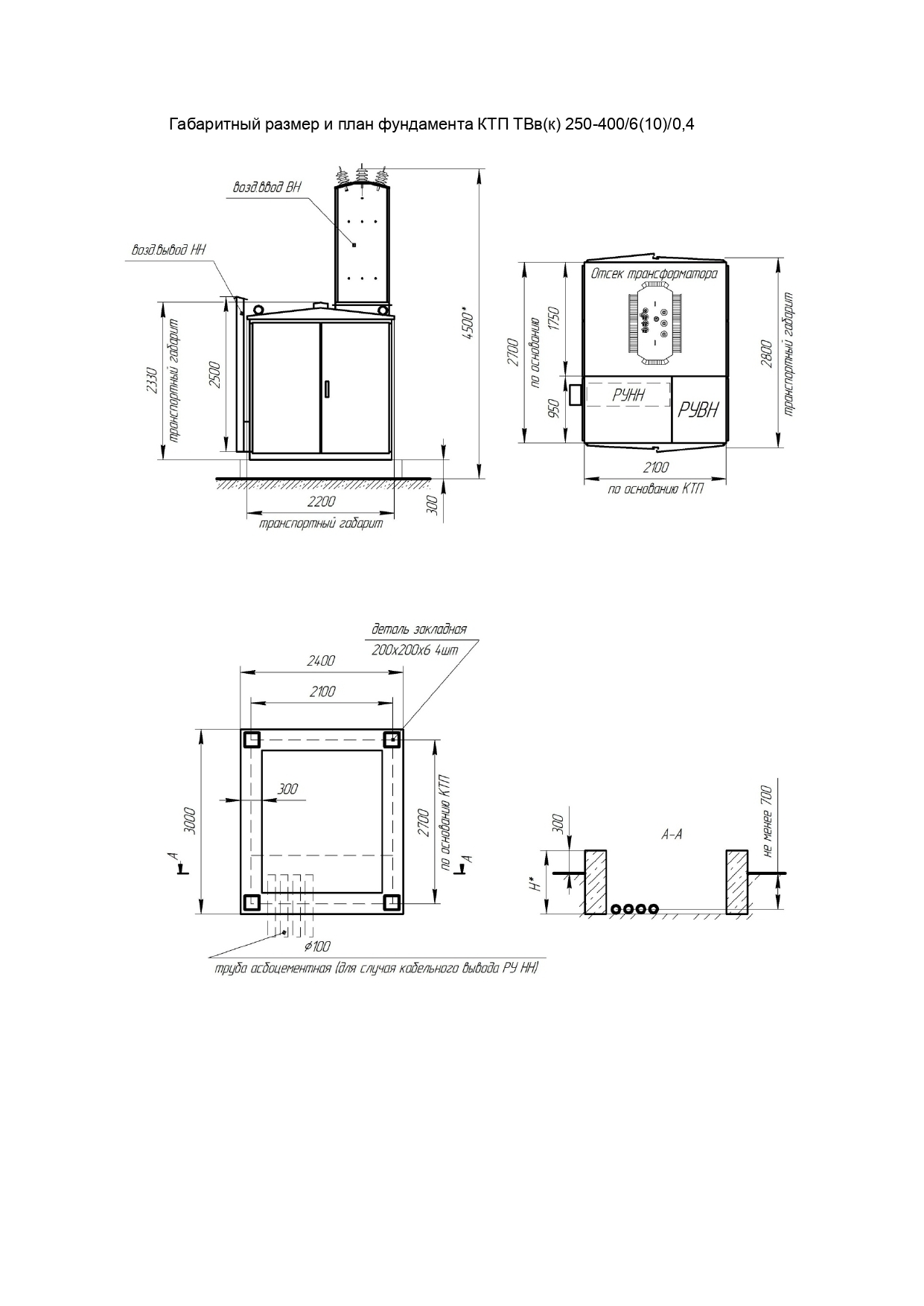

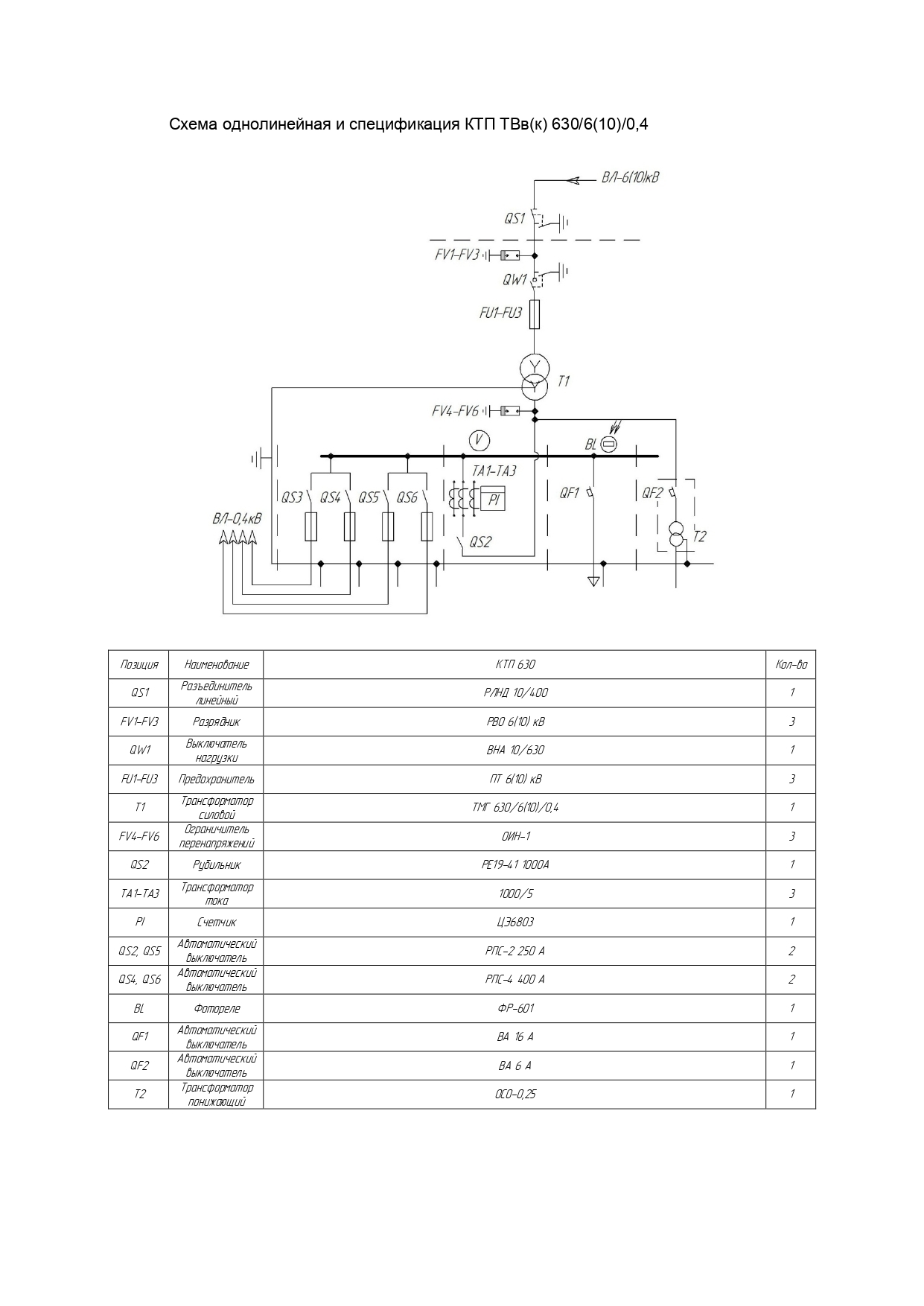

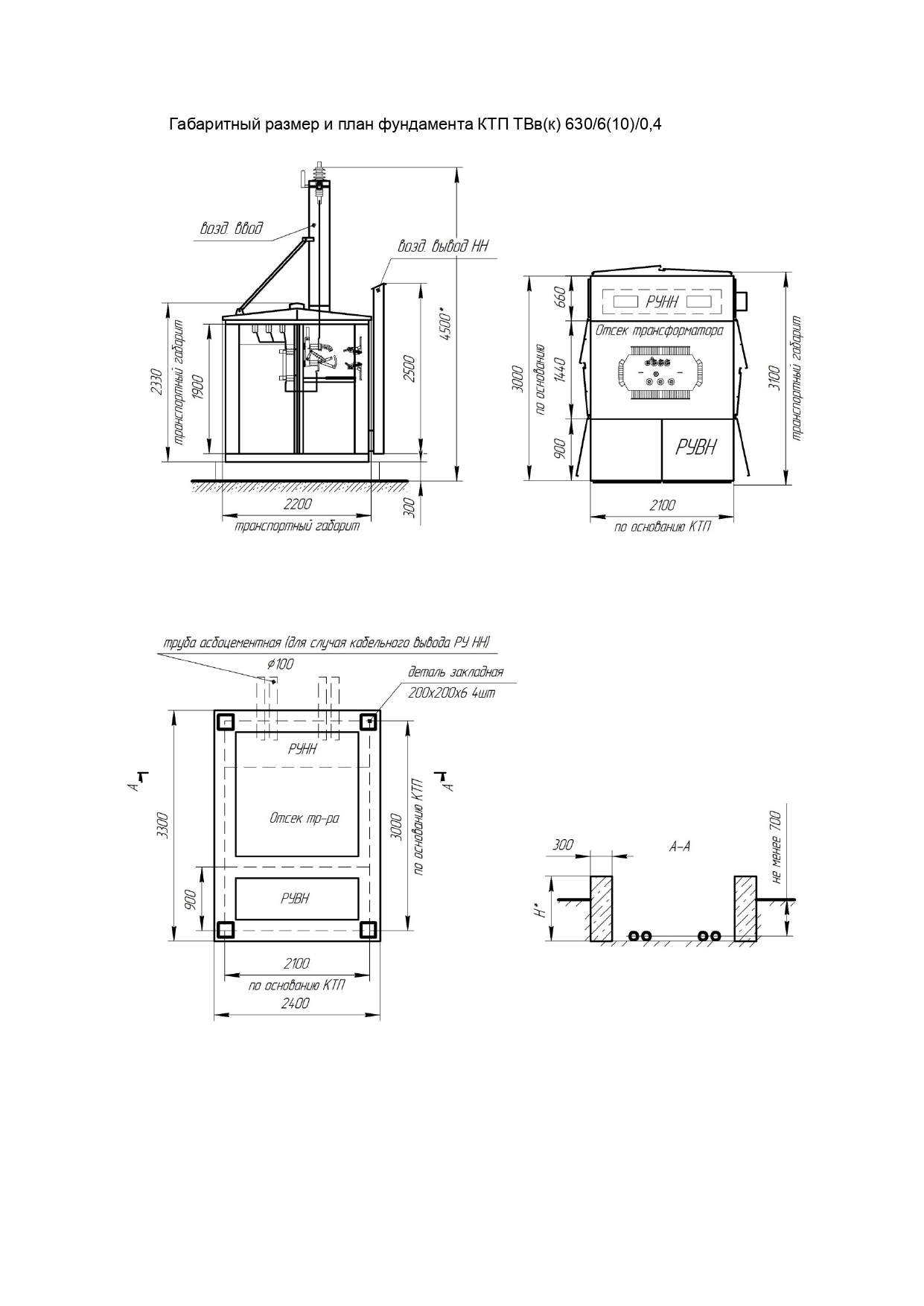

Киосковые КТП тупикового типа с воздушным вводом
Киосковые КТП тупикового типа с воздушным вводом
Типовые схемы и спецификации

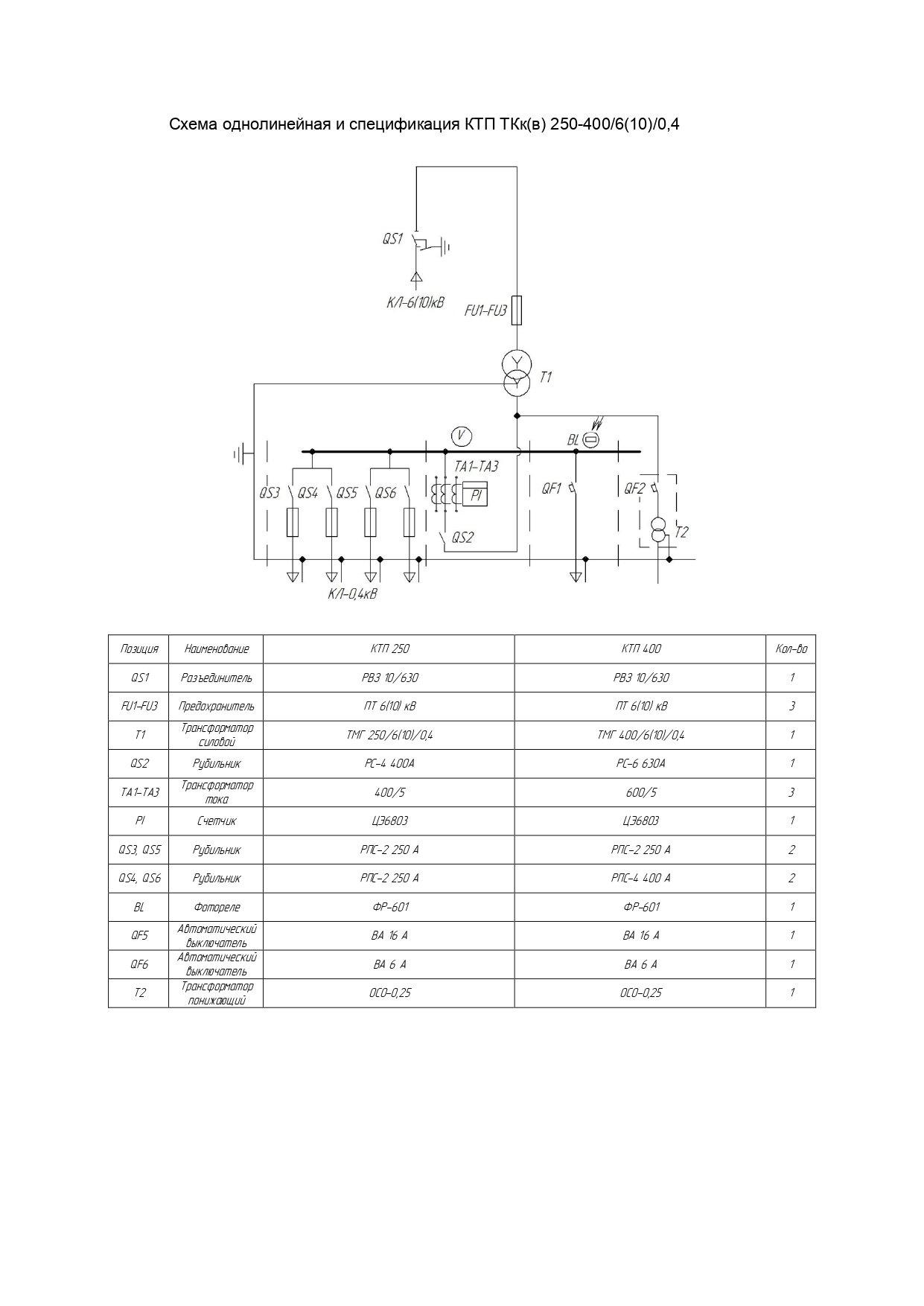

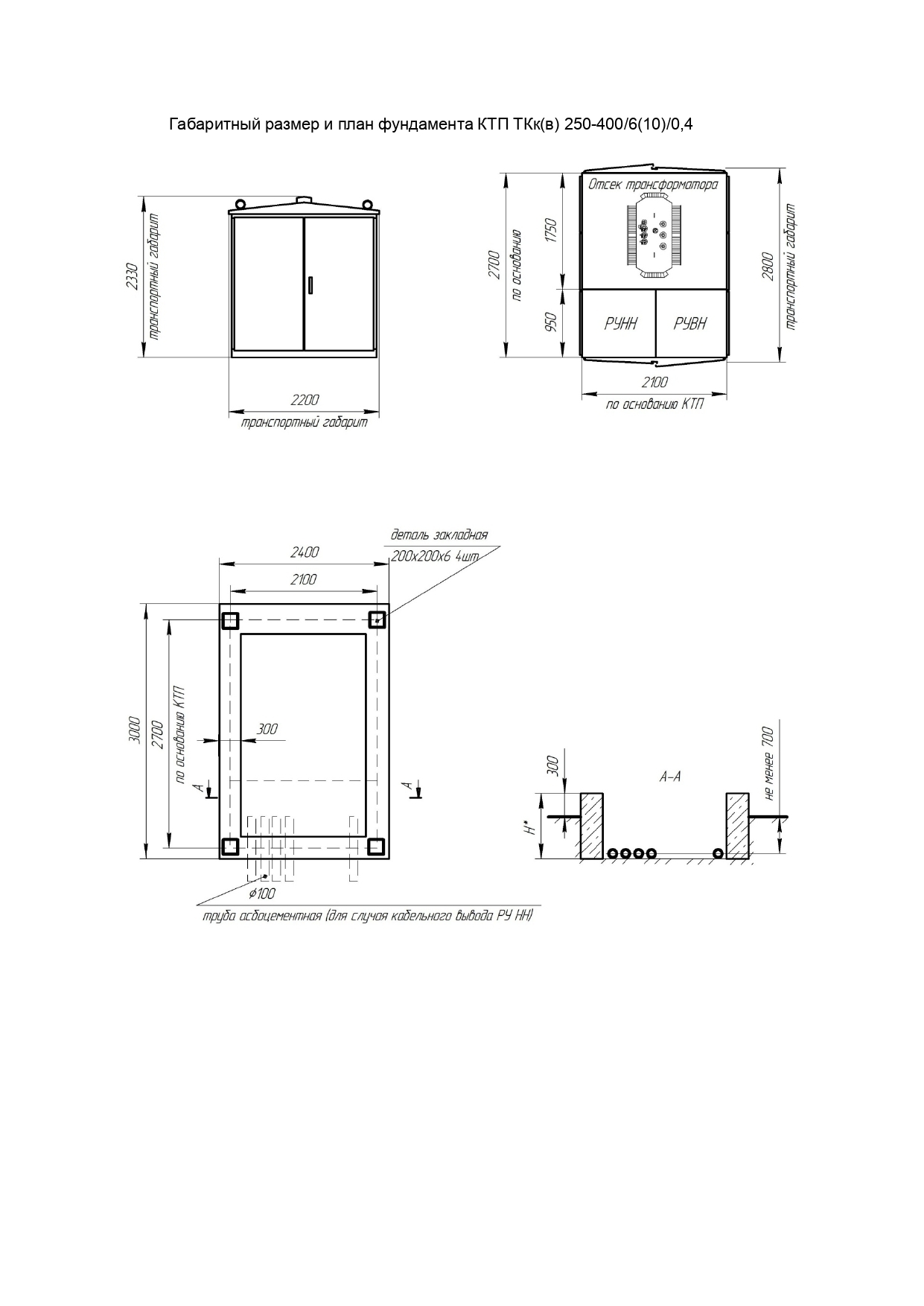

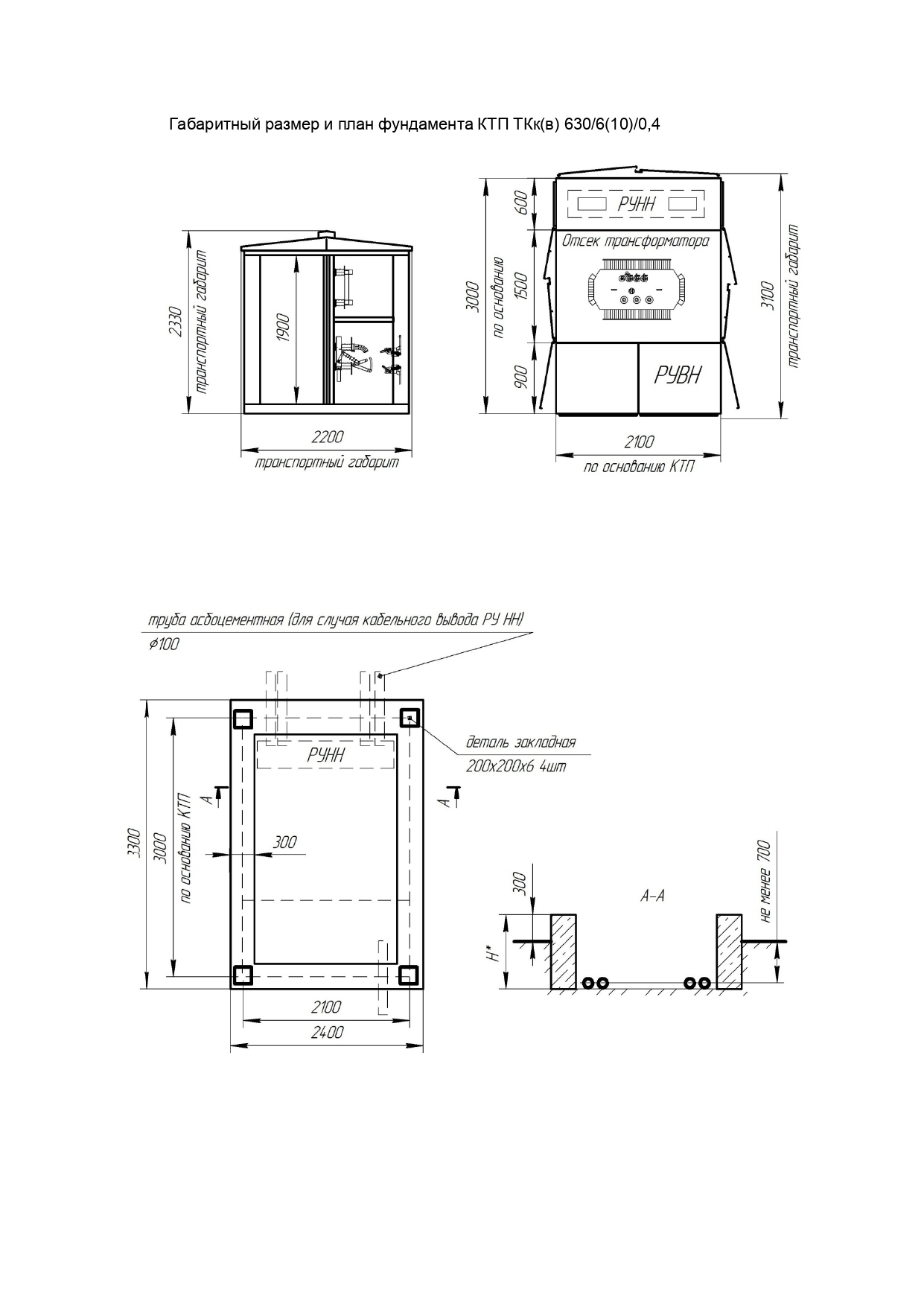

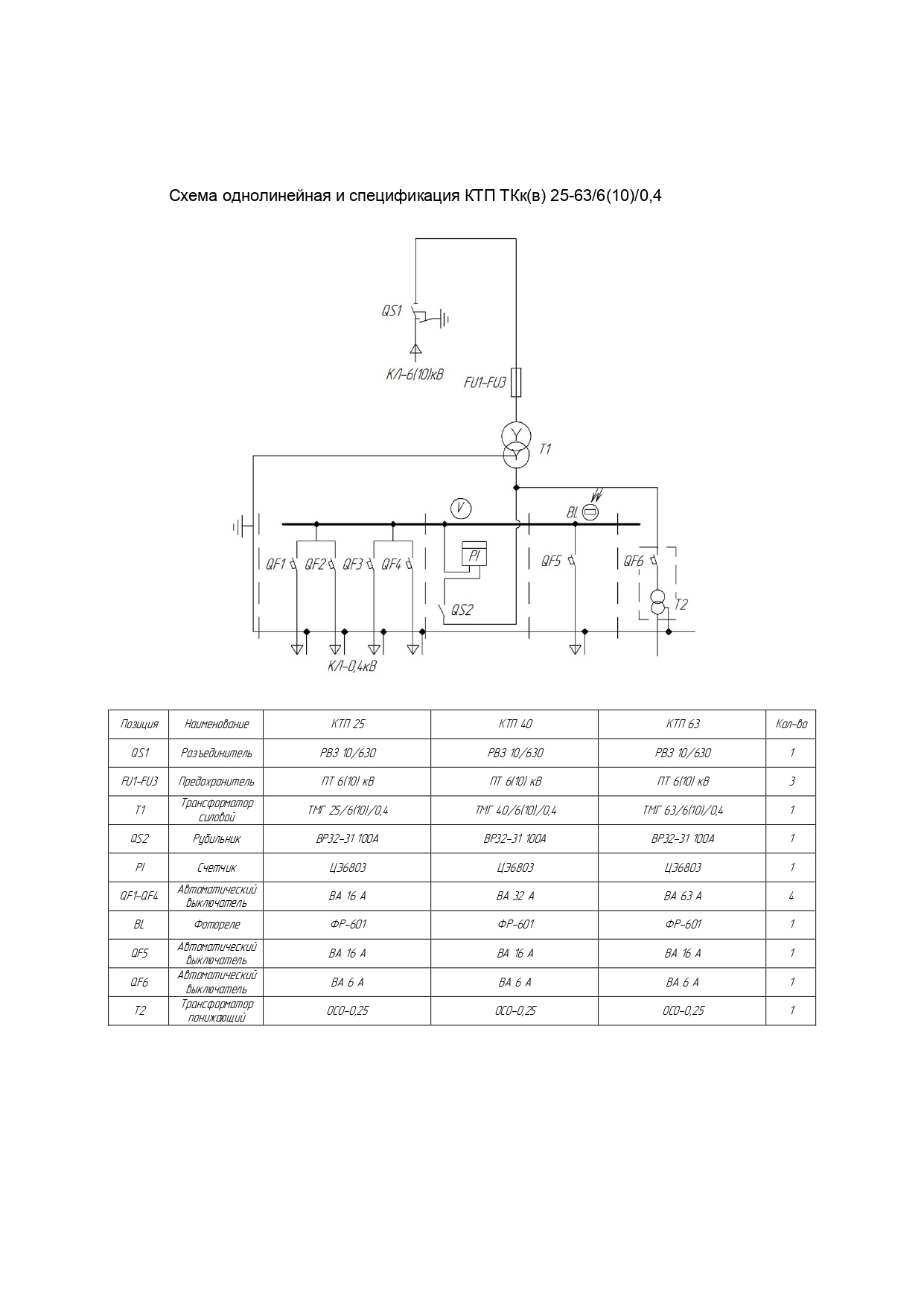

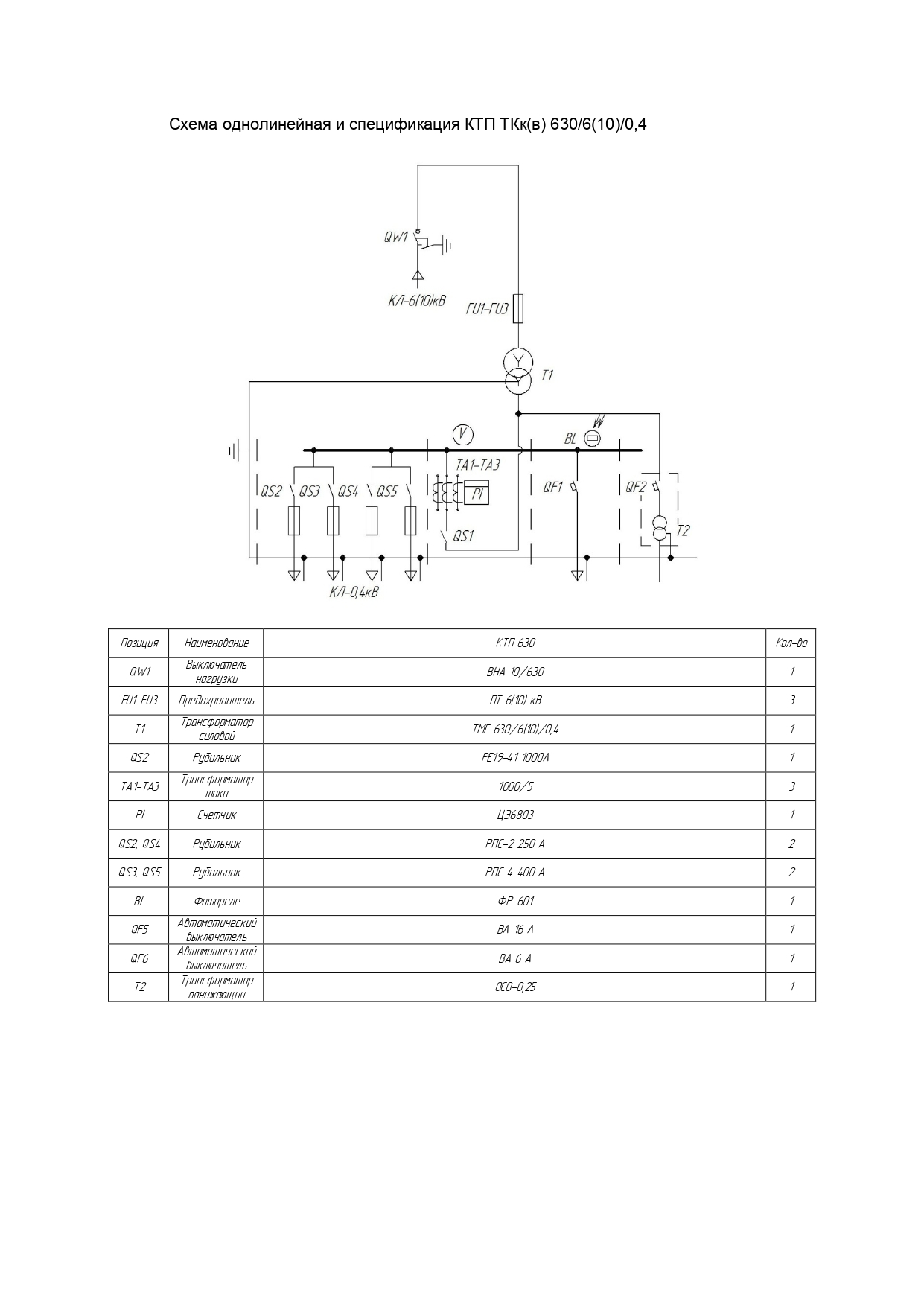

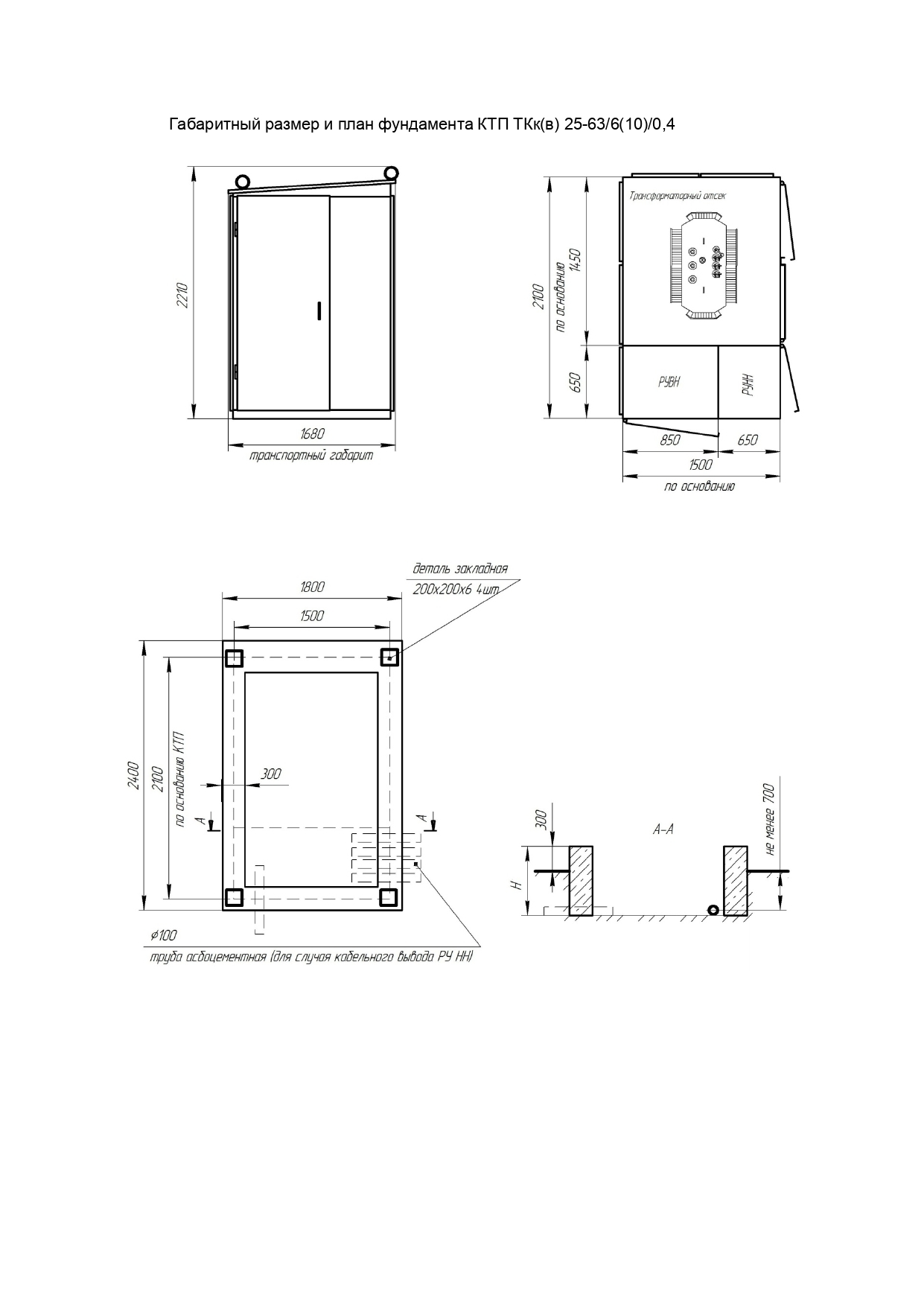

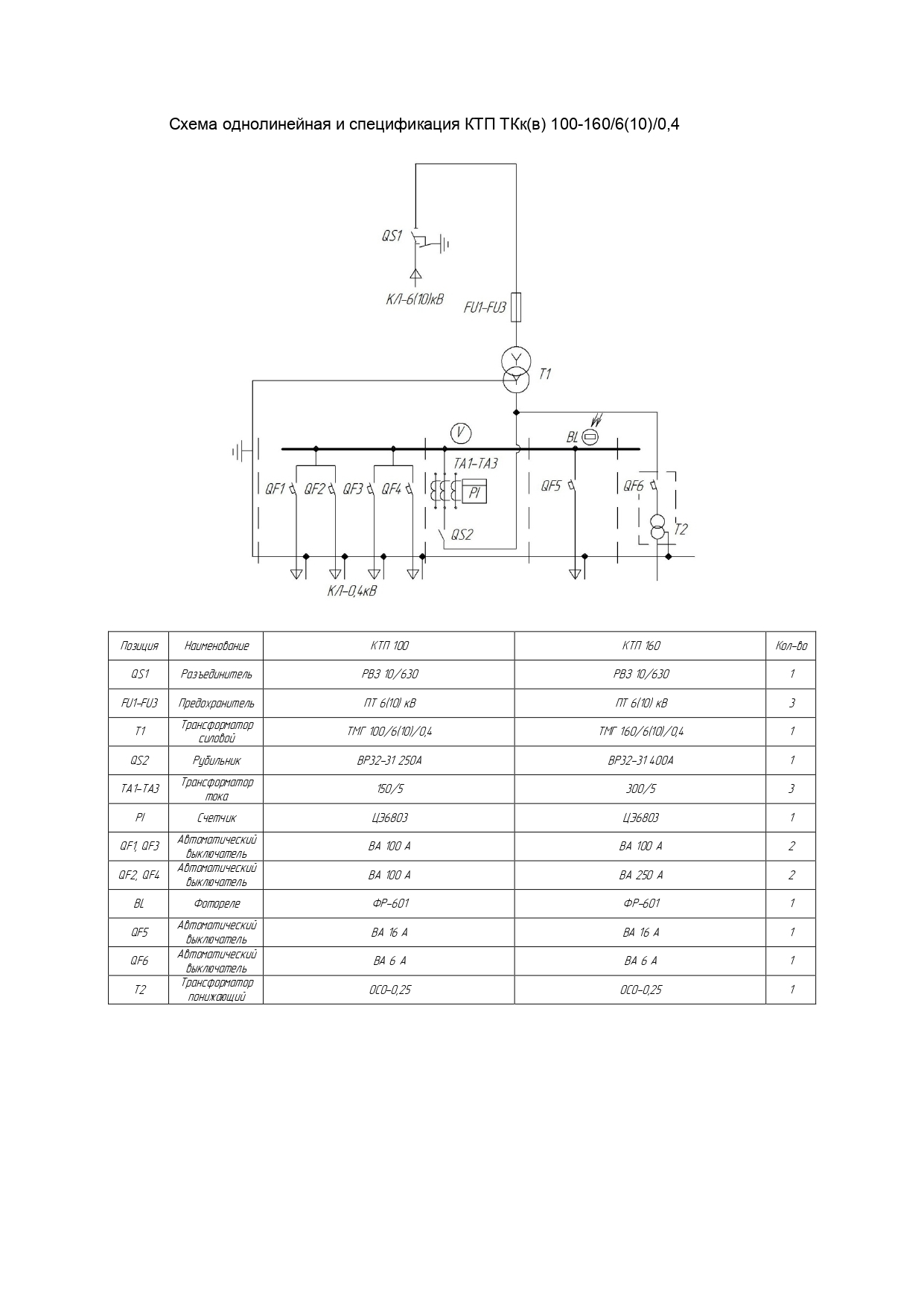

Киосковые КТП тупикового типа с кабельным вводом
Типовые схемы и спецификации

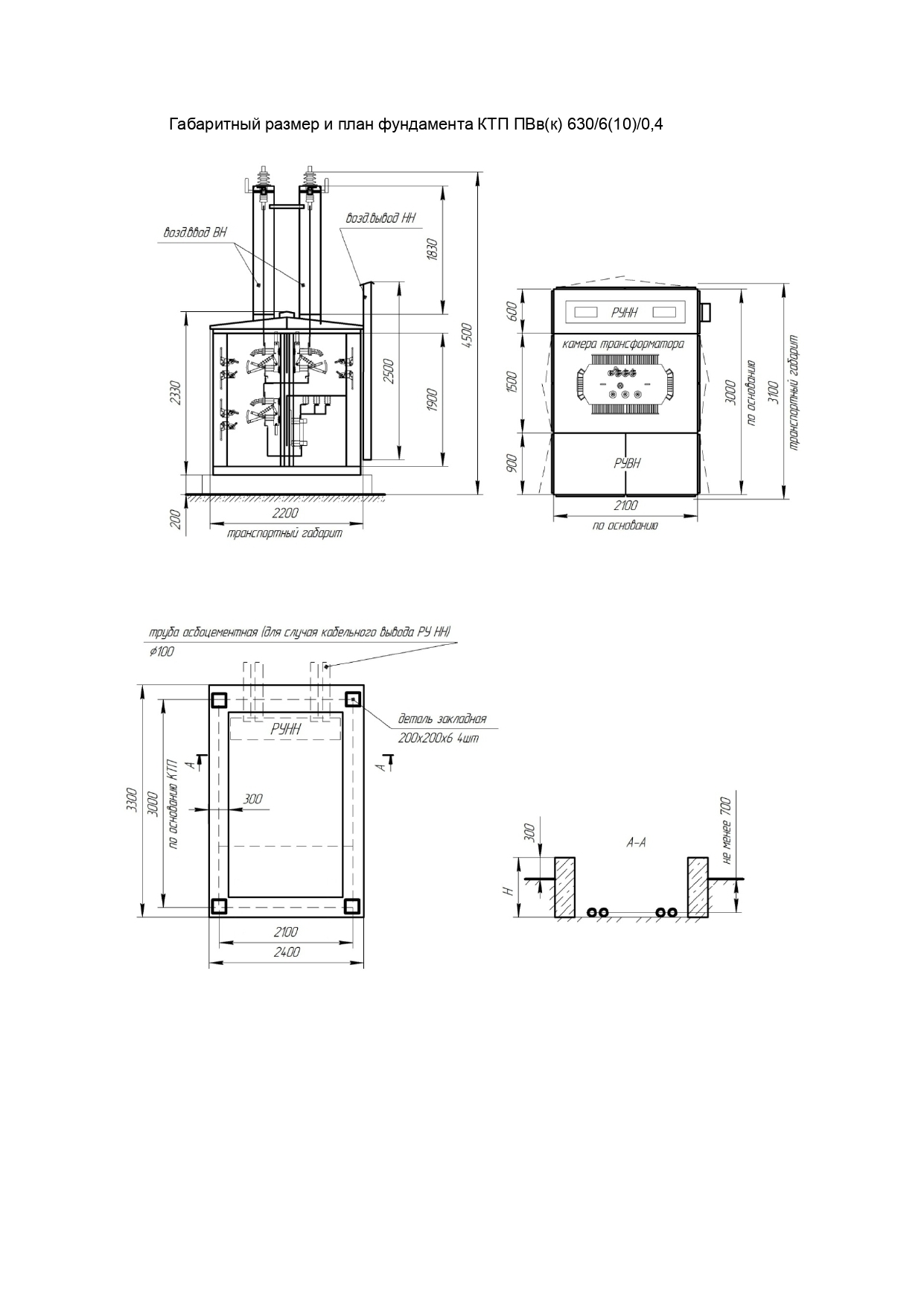

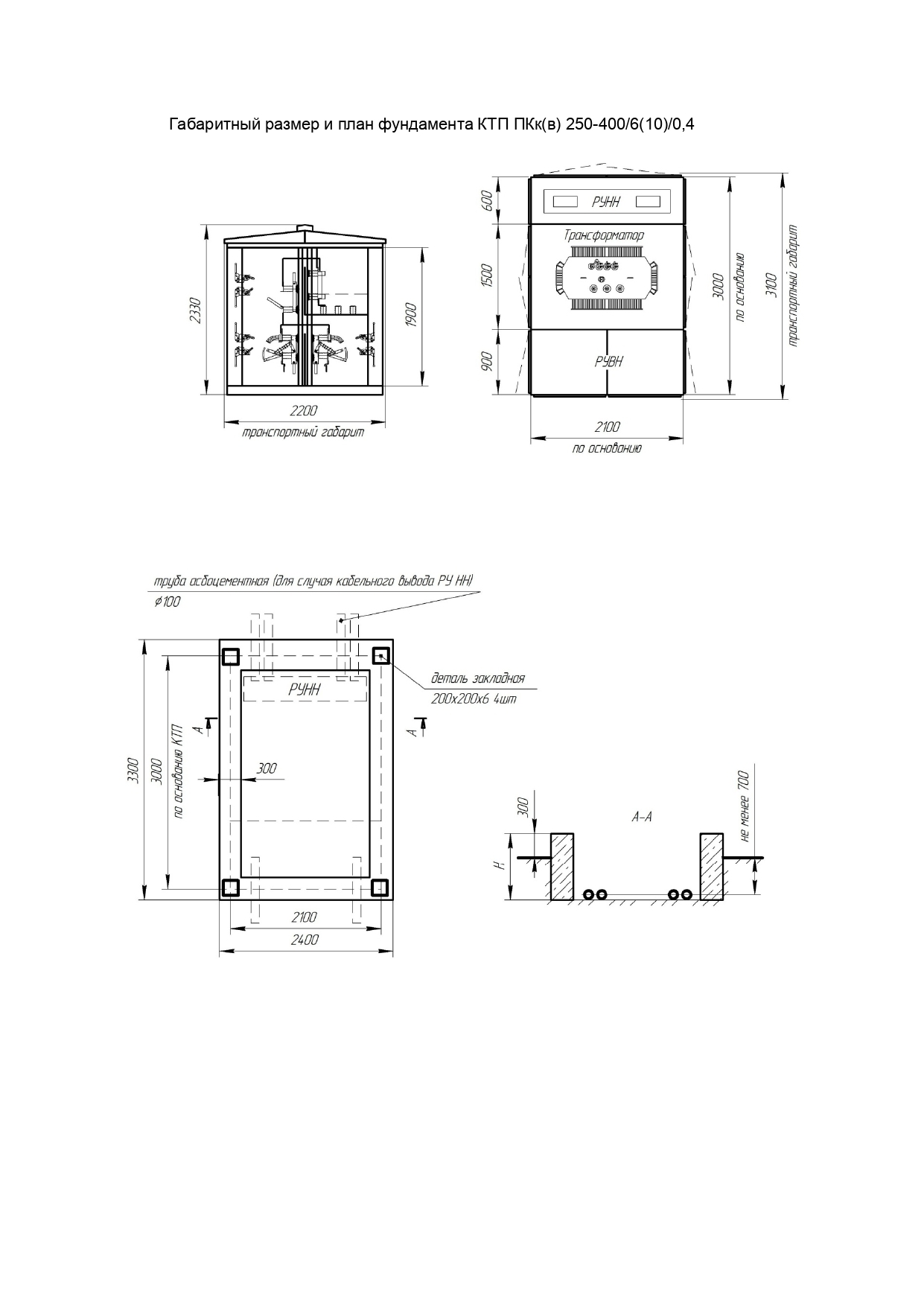

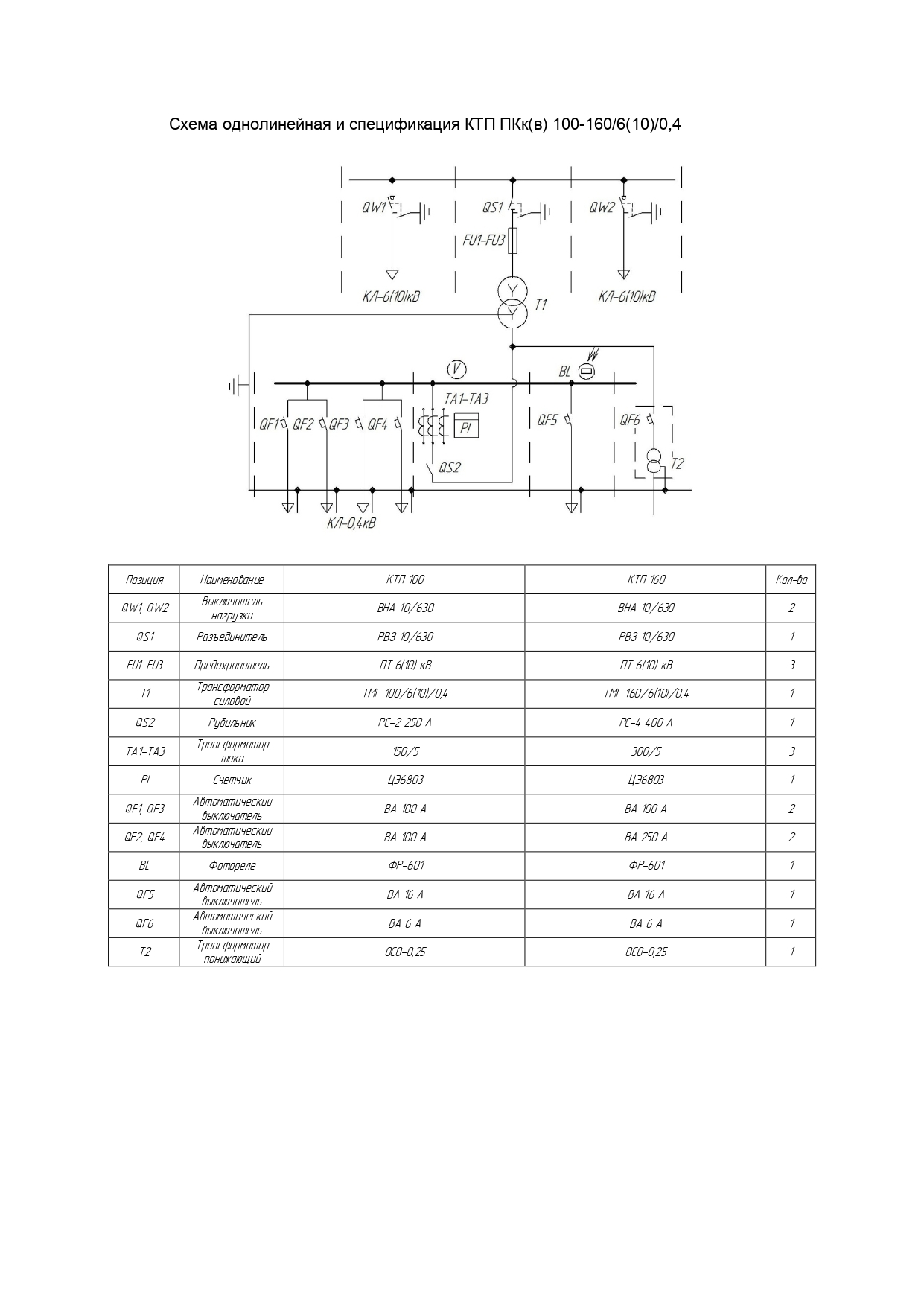

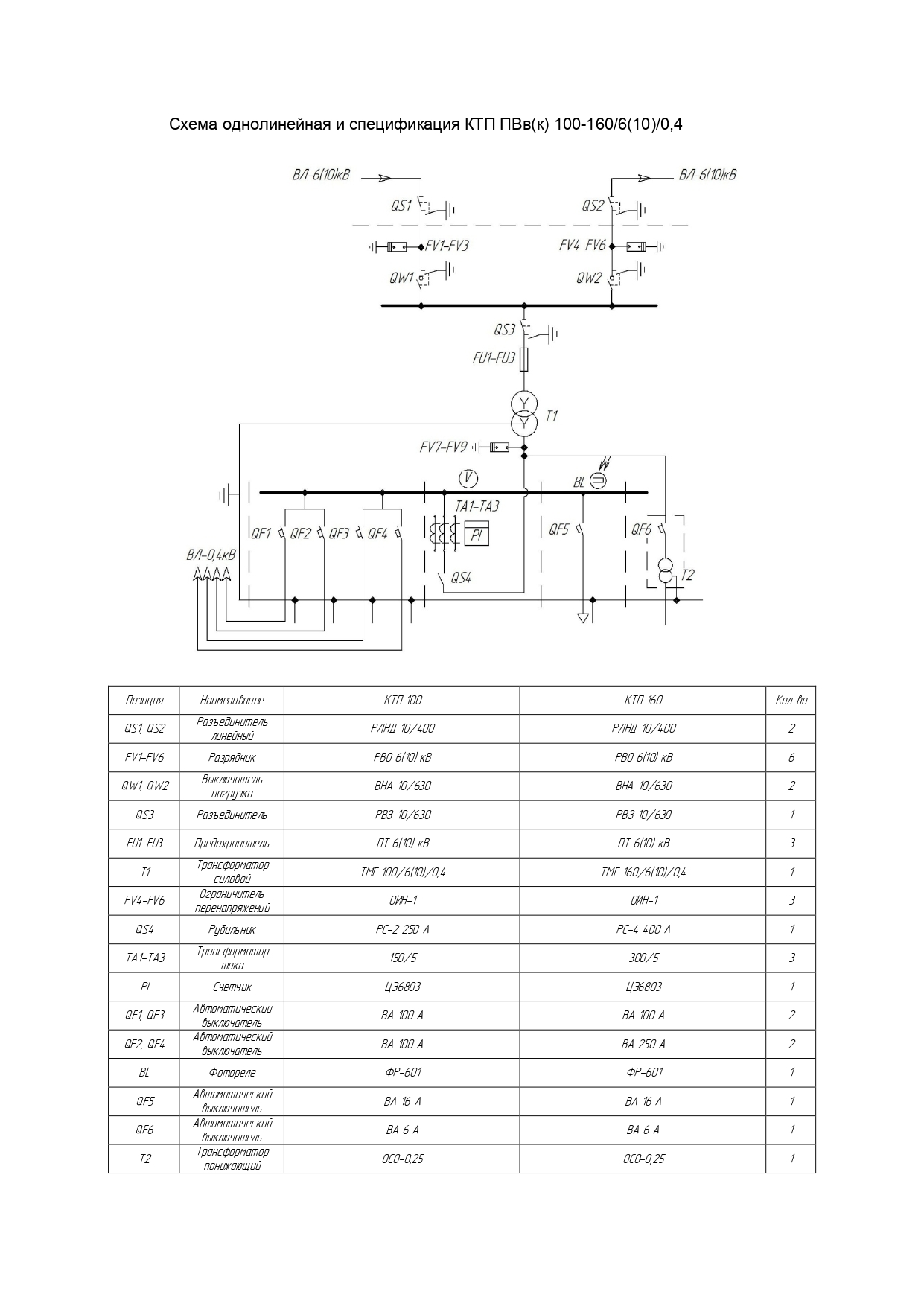

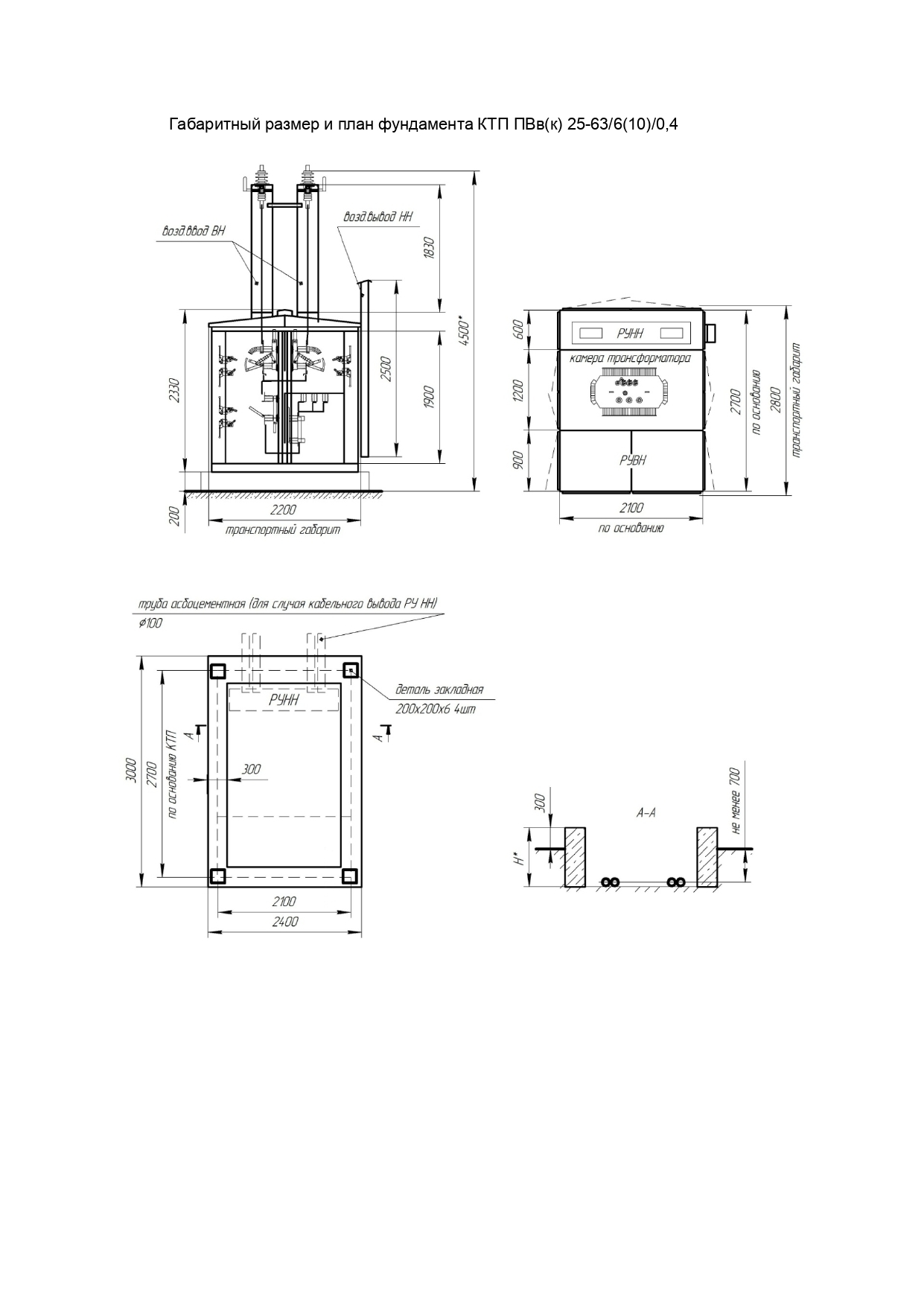

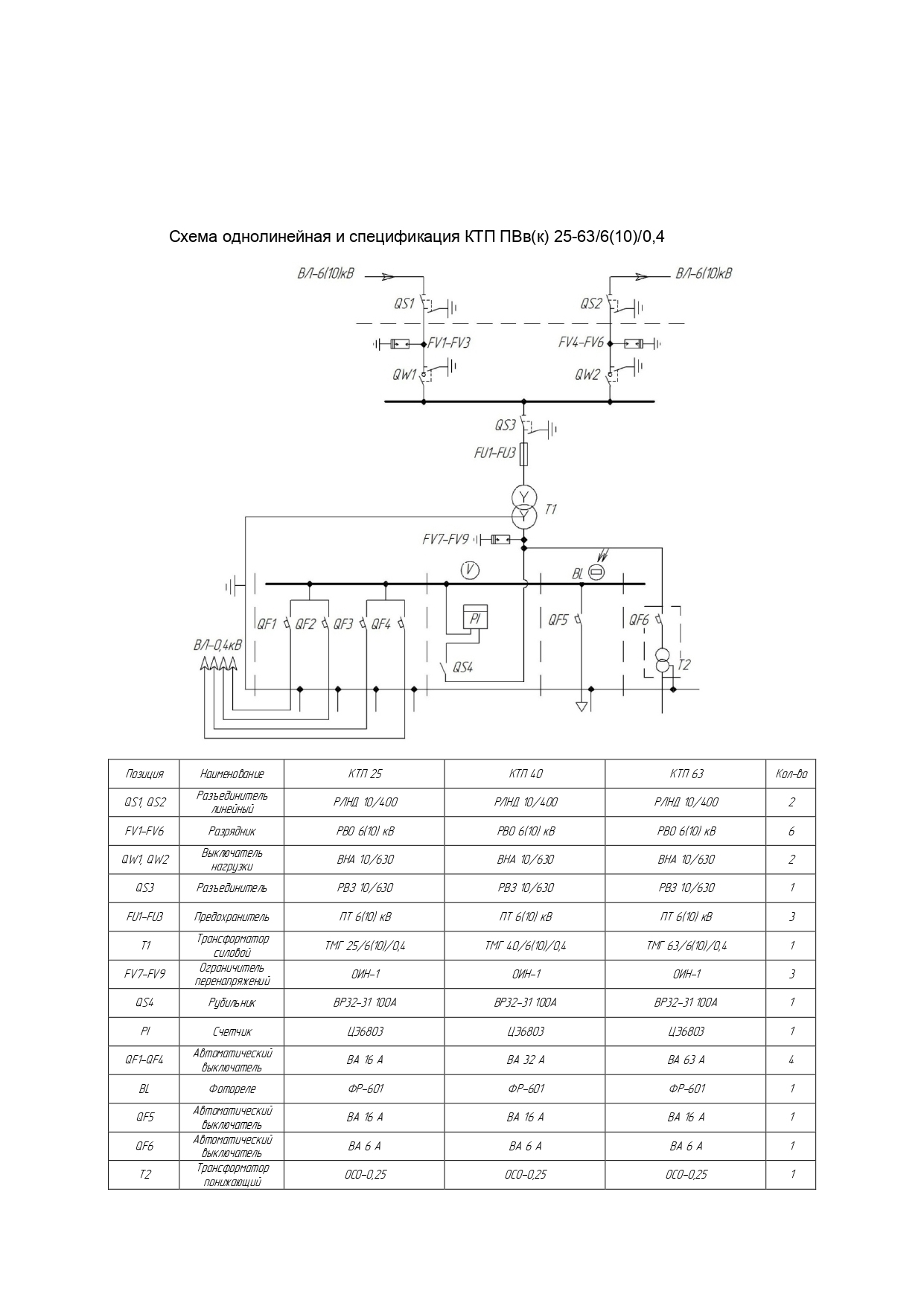

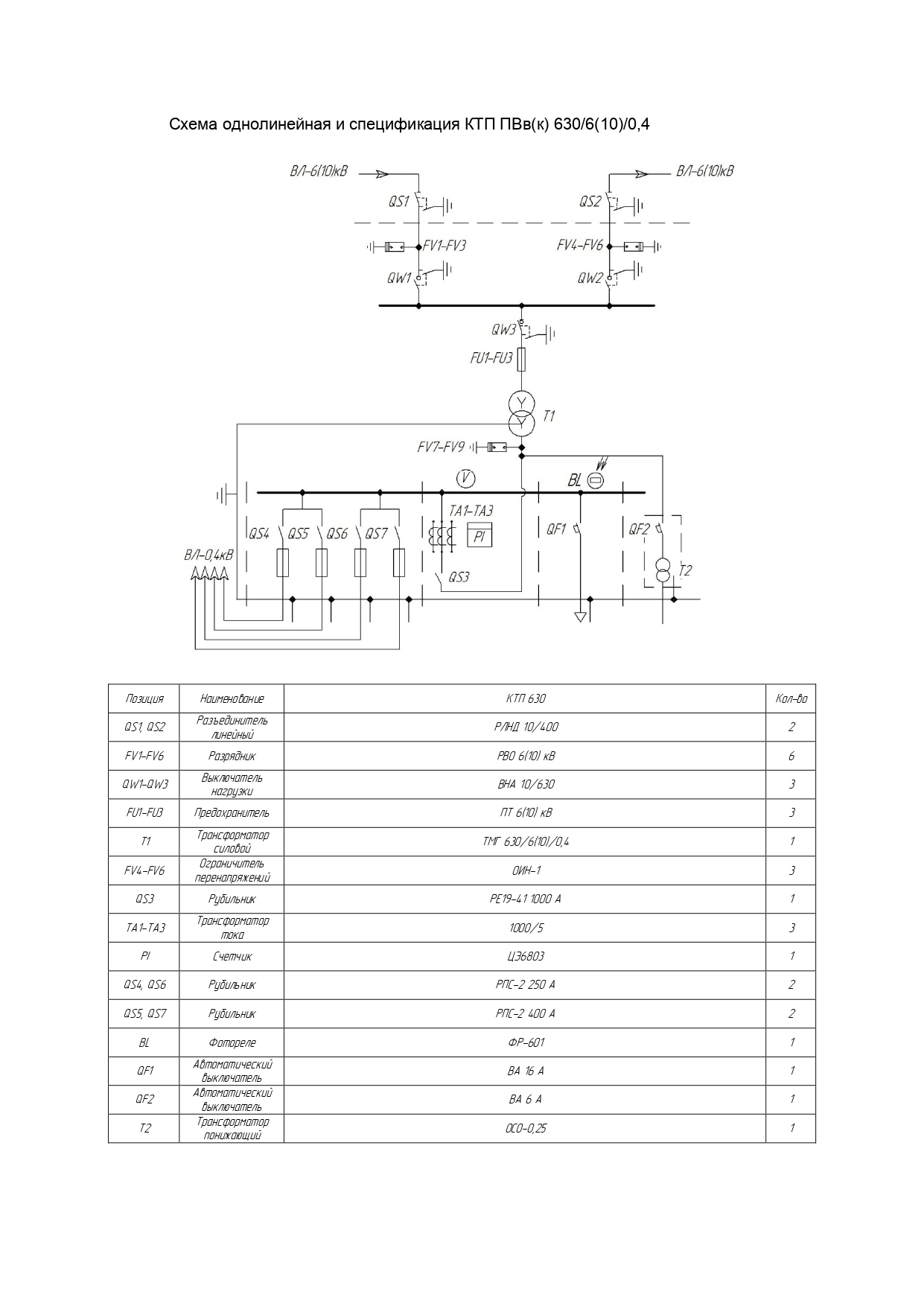

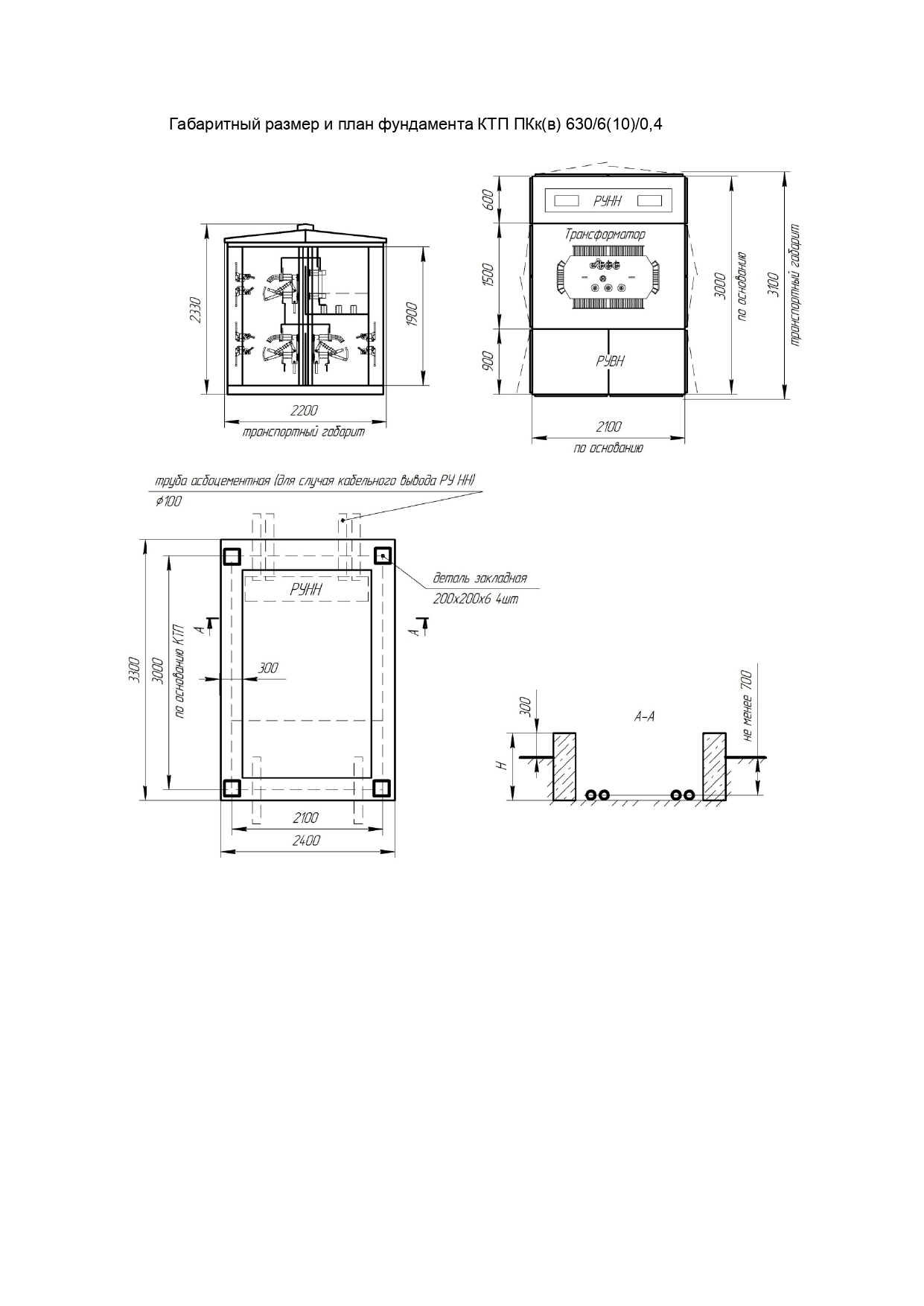

Киосковые КТП проходного типа с воздушным вводом

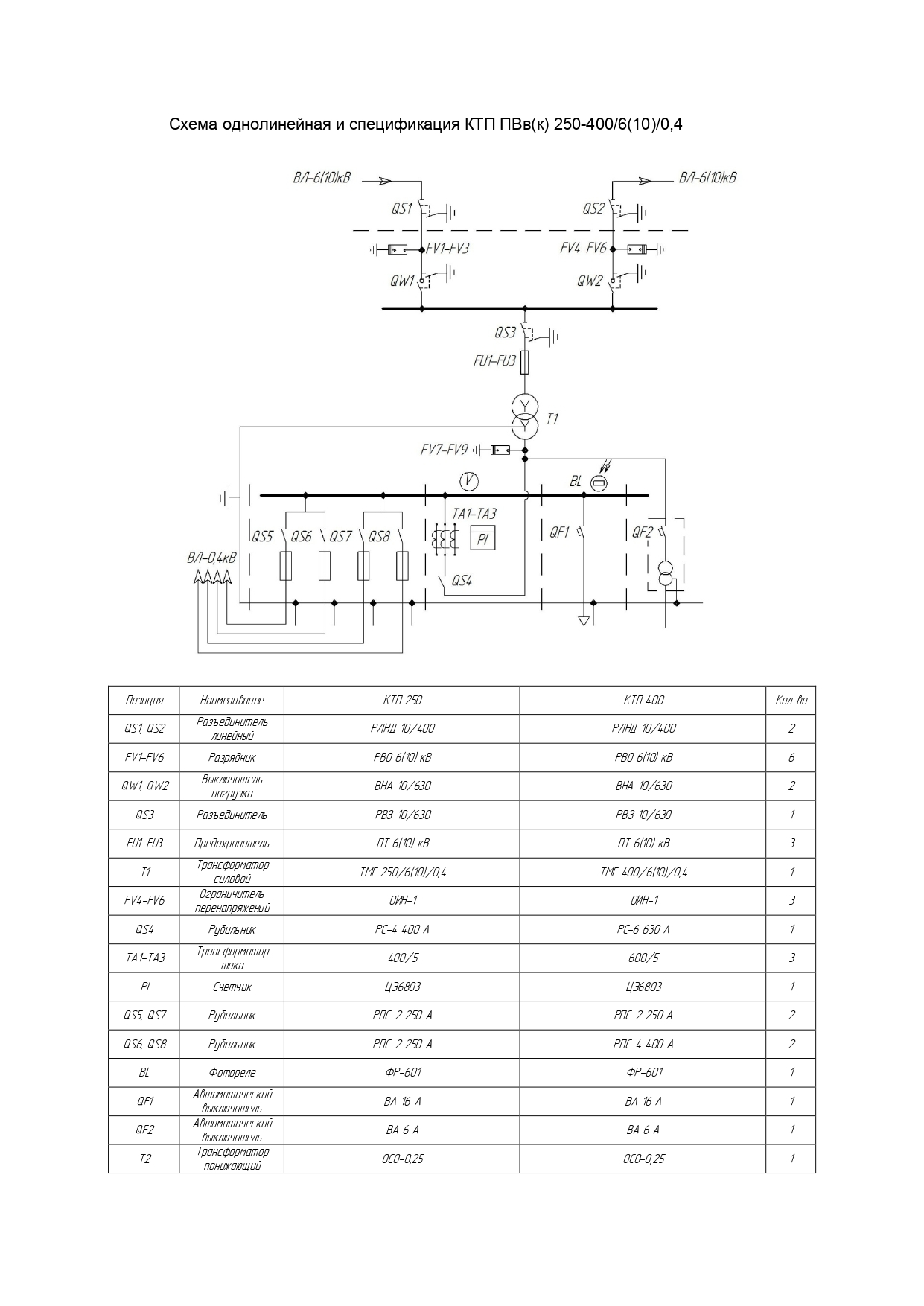

Типовые схемы и спецификации

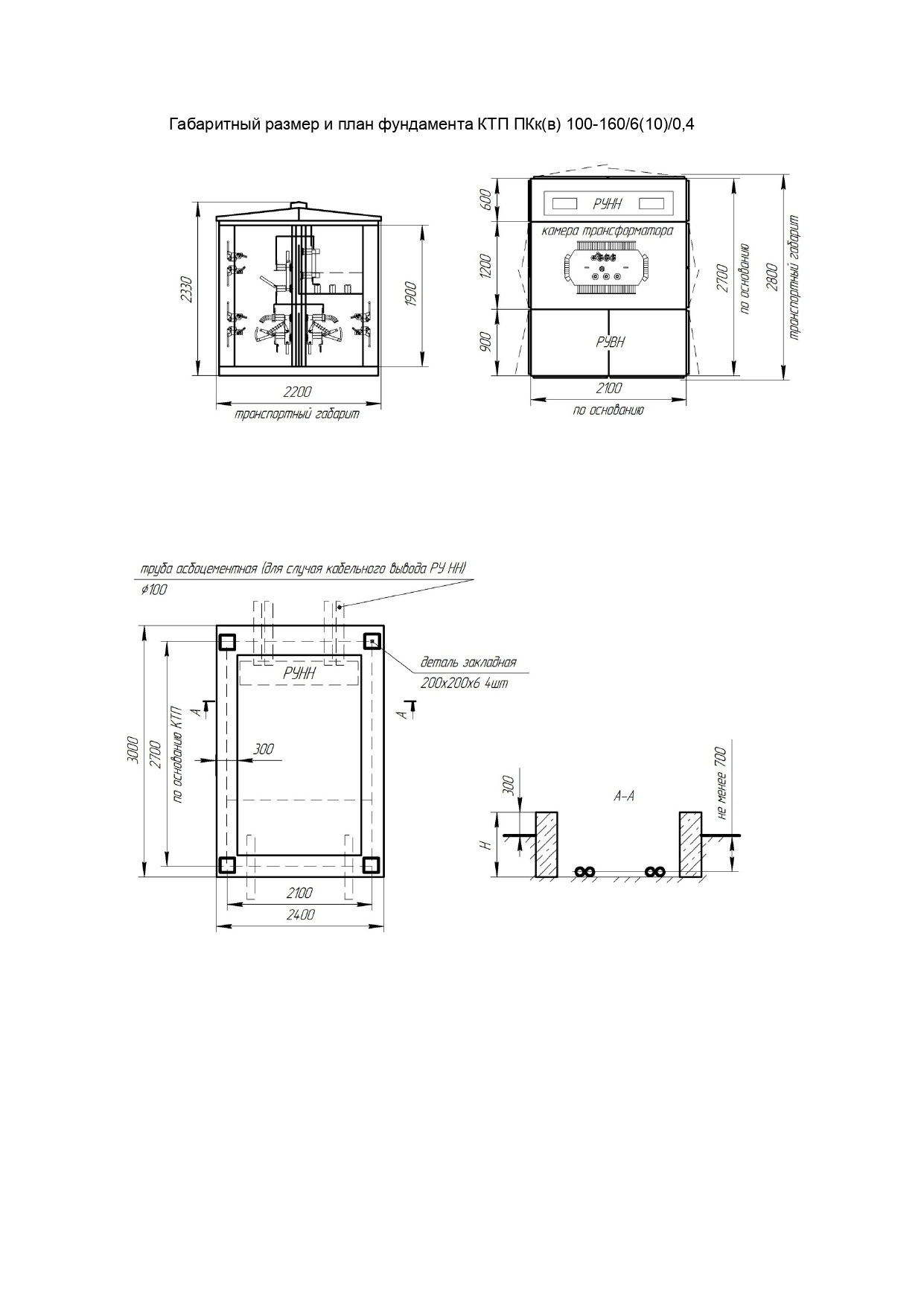

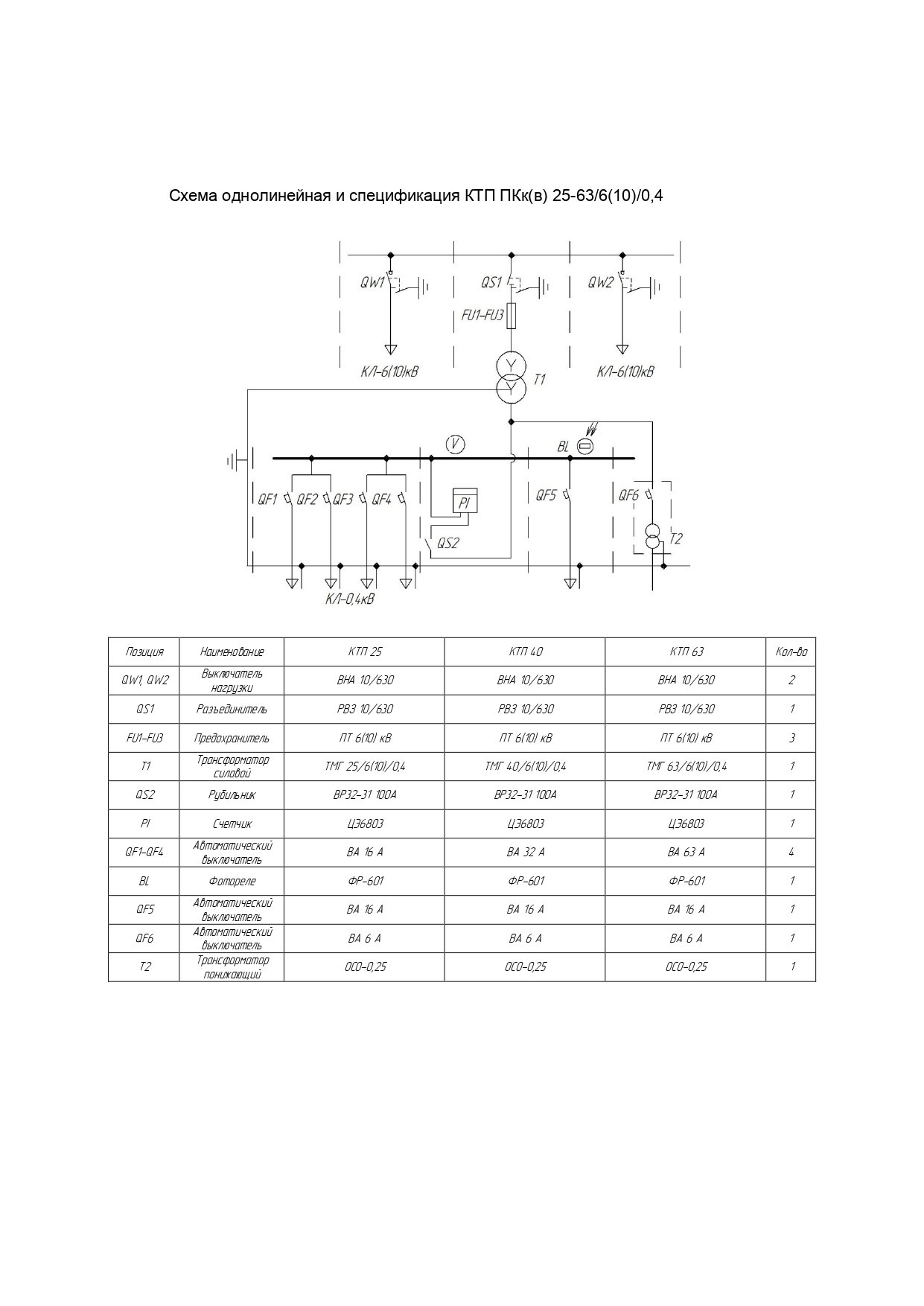

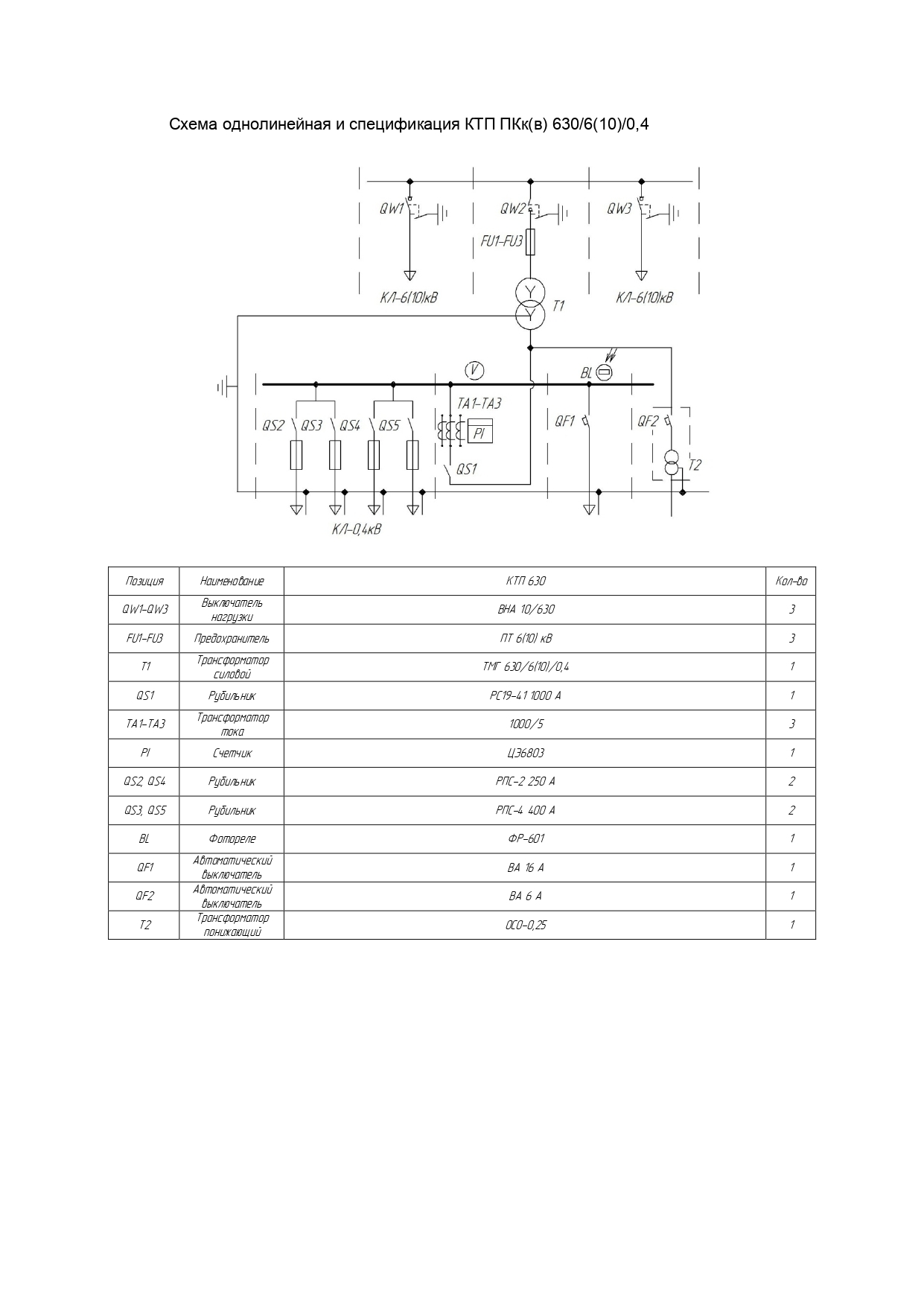

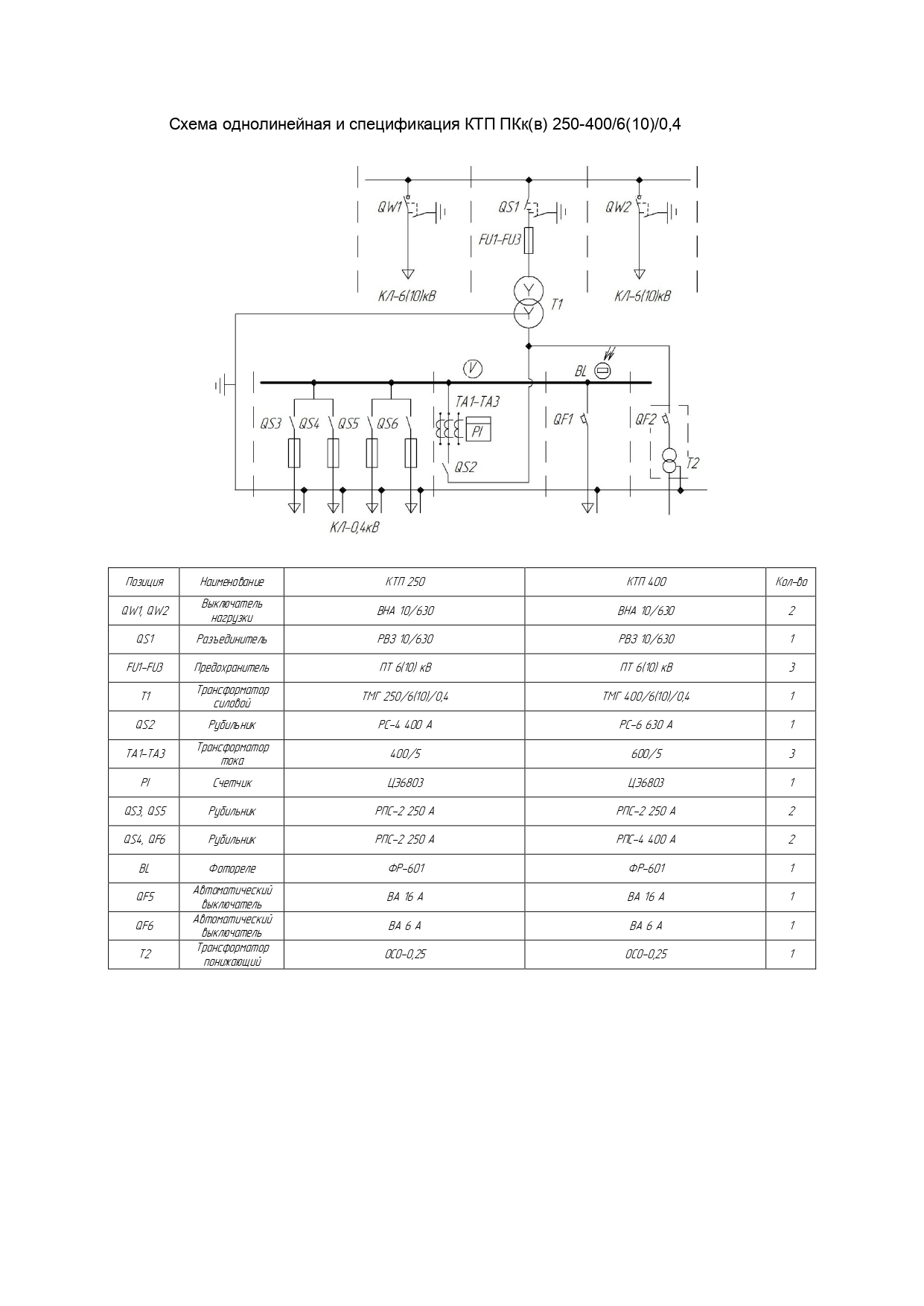

Киосковые КТП проходного типа с кабельным вводом
Типовые схемы и спецификации
Двухтрансформаторные КТП
Для 2-х трансформаторных КТП (2КТП) на стороне высокого и низкого напряжения может быть установлено устройство АВР (автоматического ввода резерва) для секционирования сети с целью повышения надежности электроснабжения на случай выключения одного из трансформаторов.

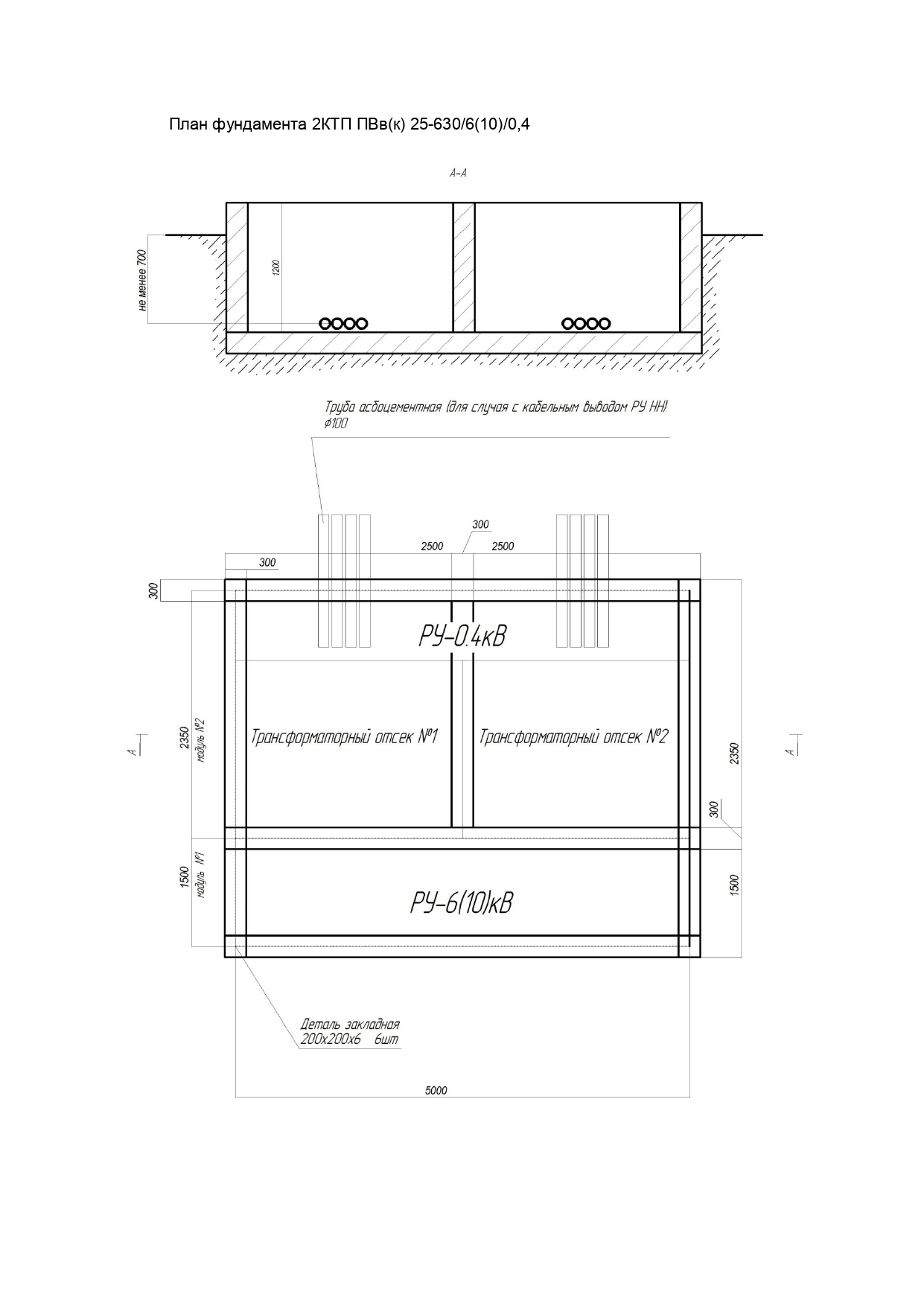

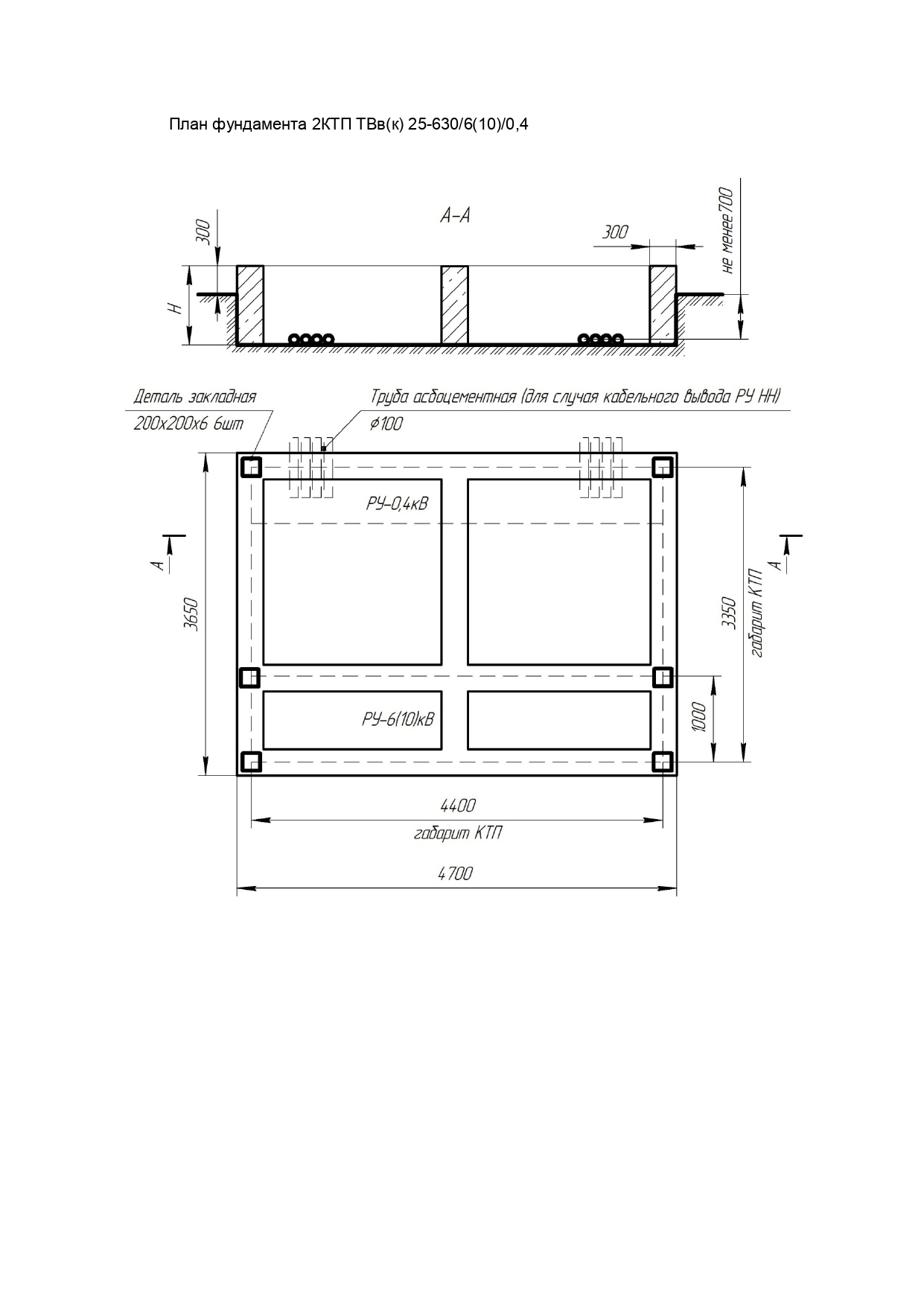

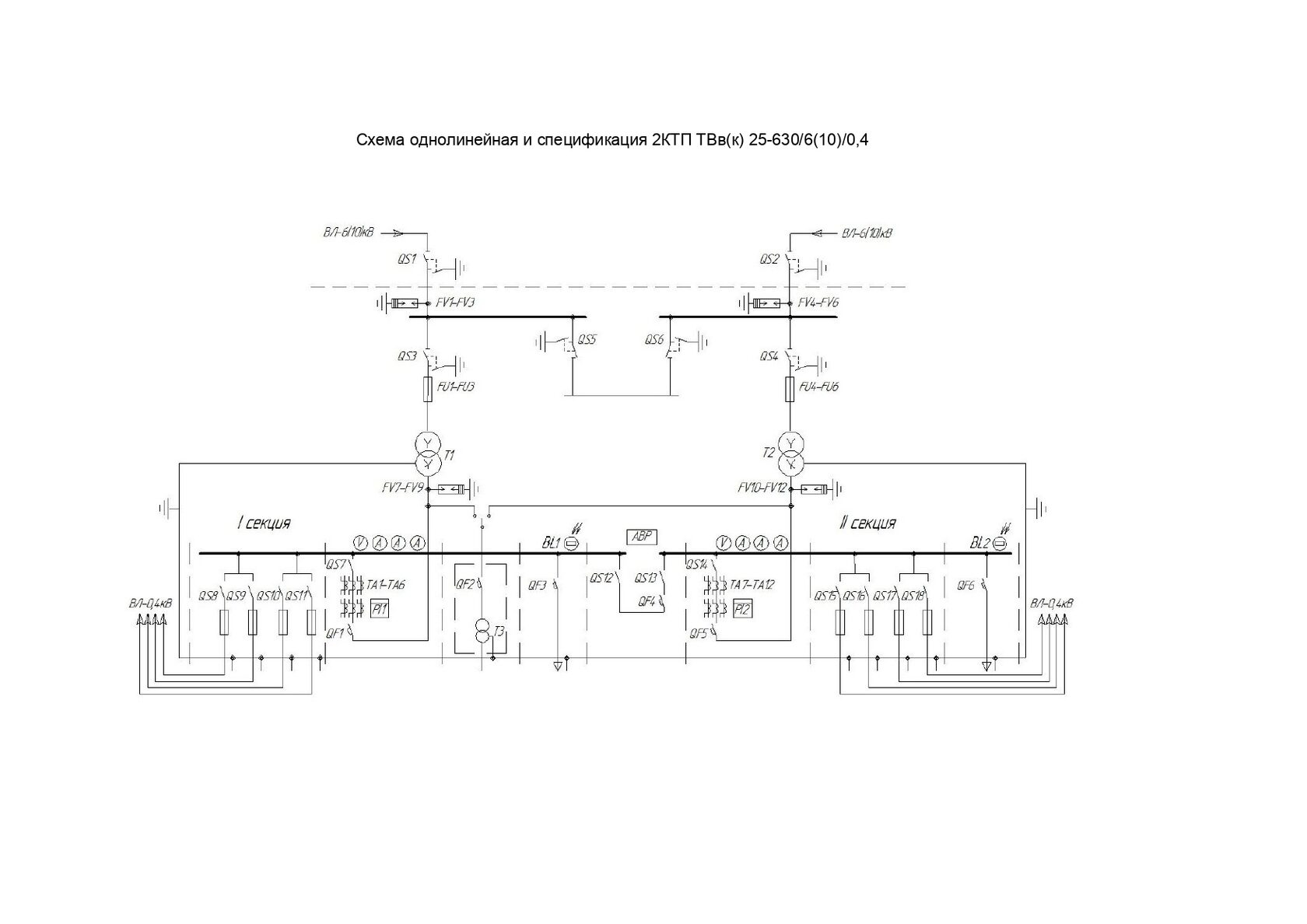

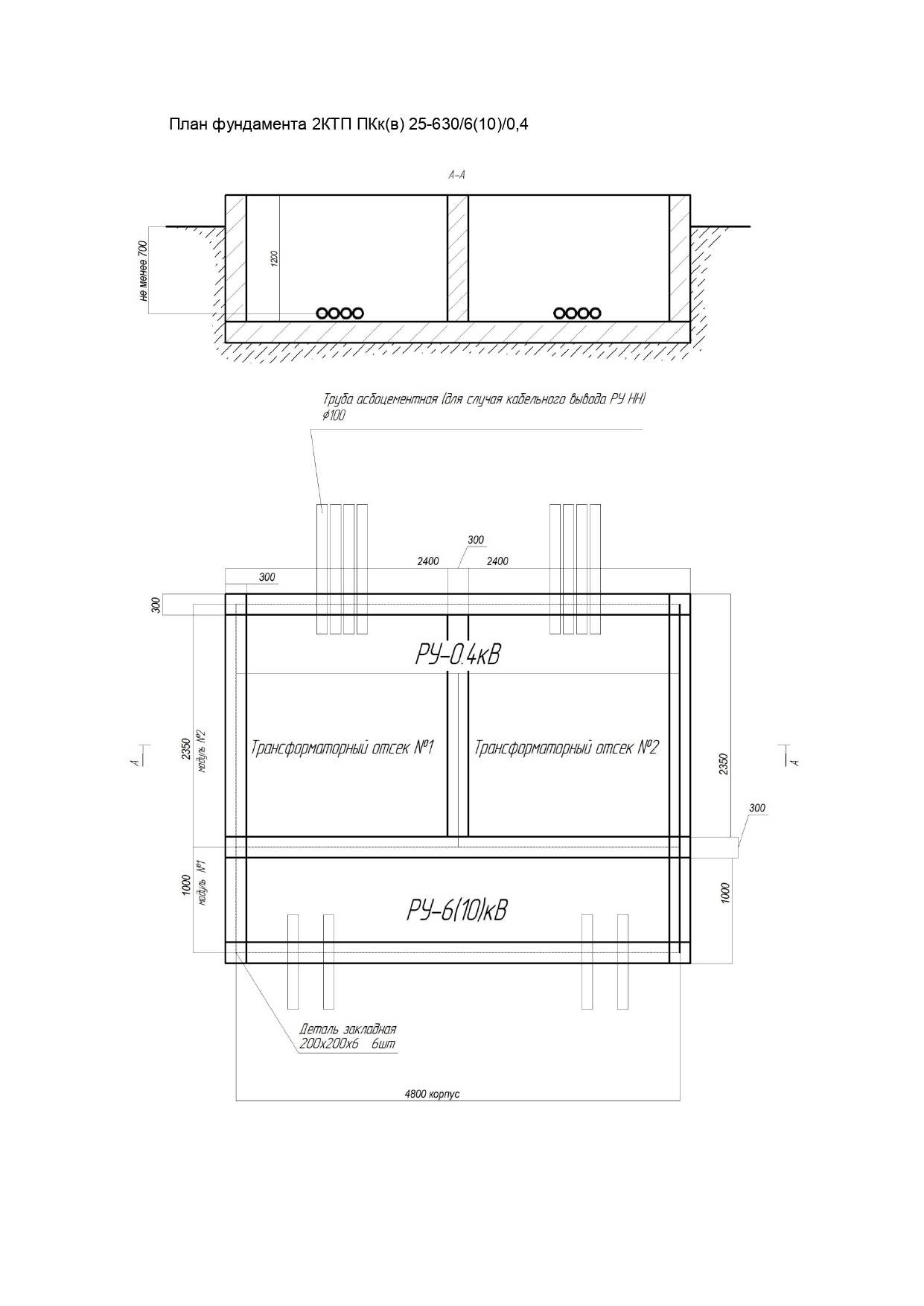

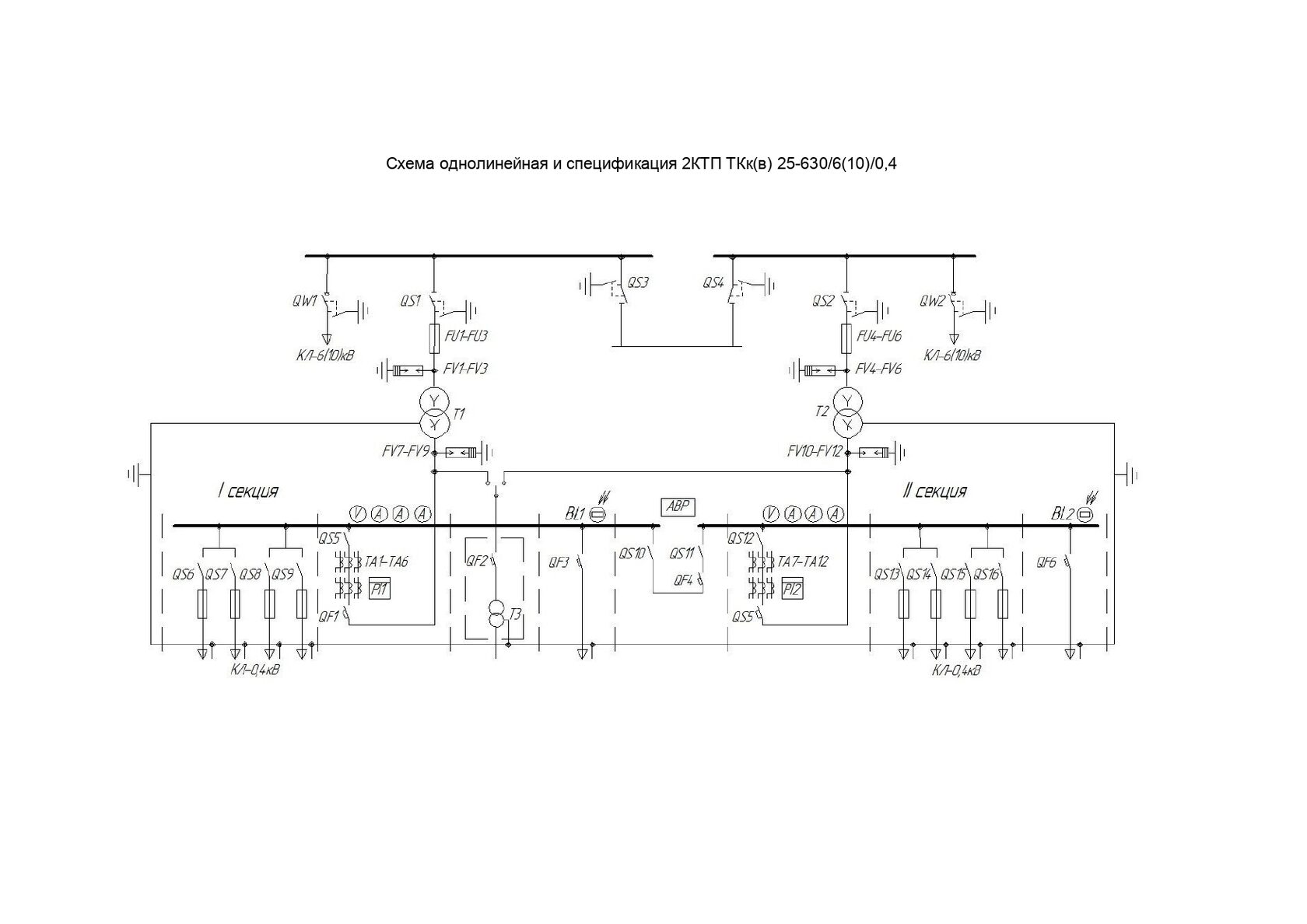

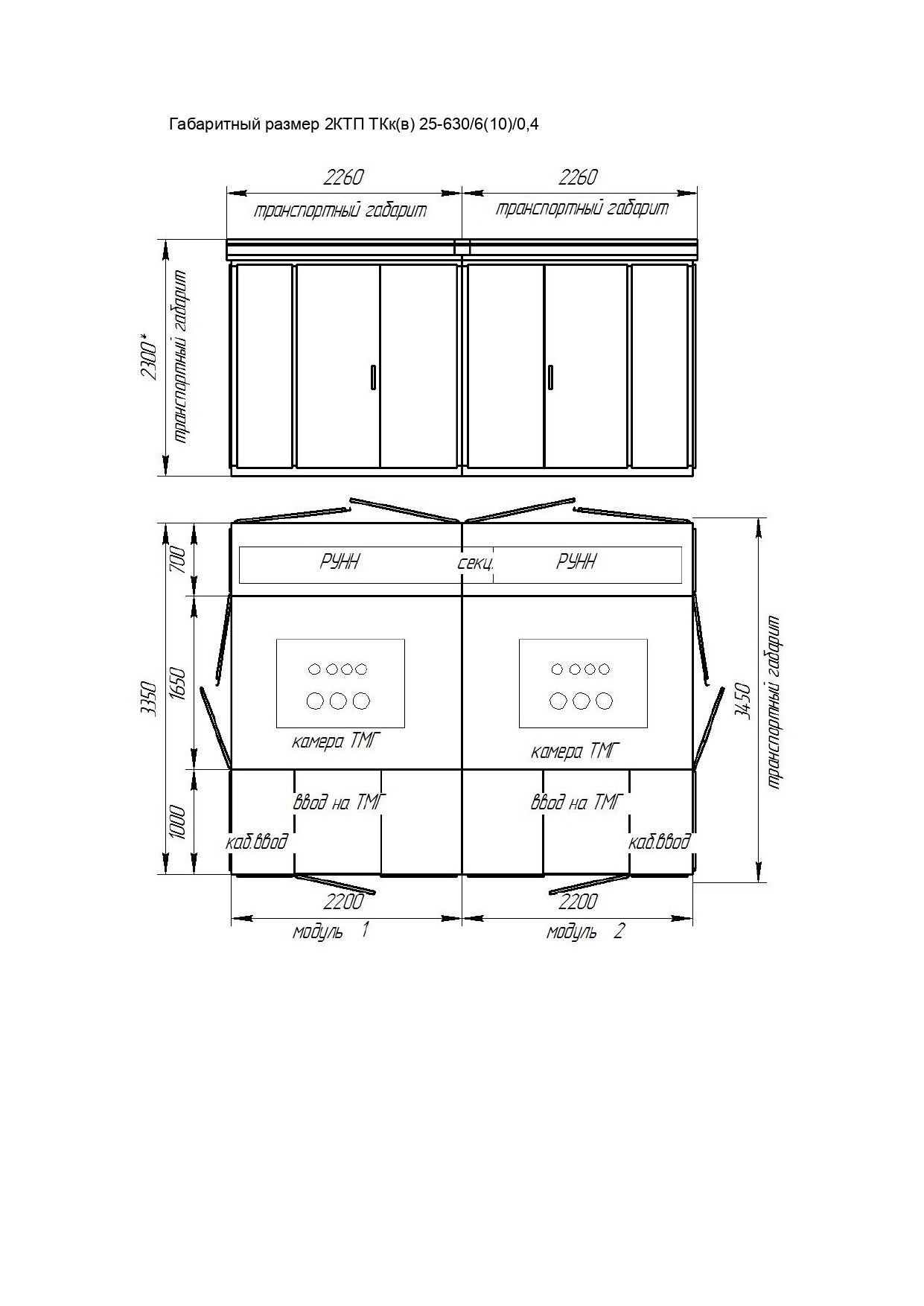

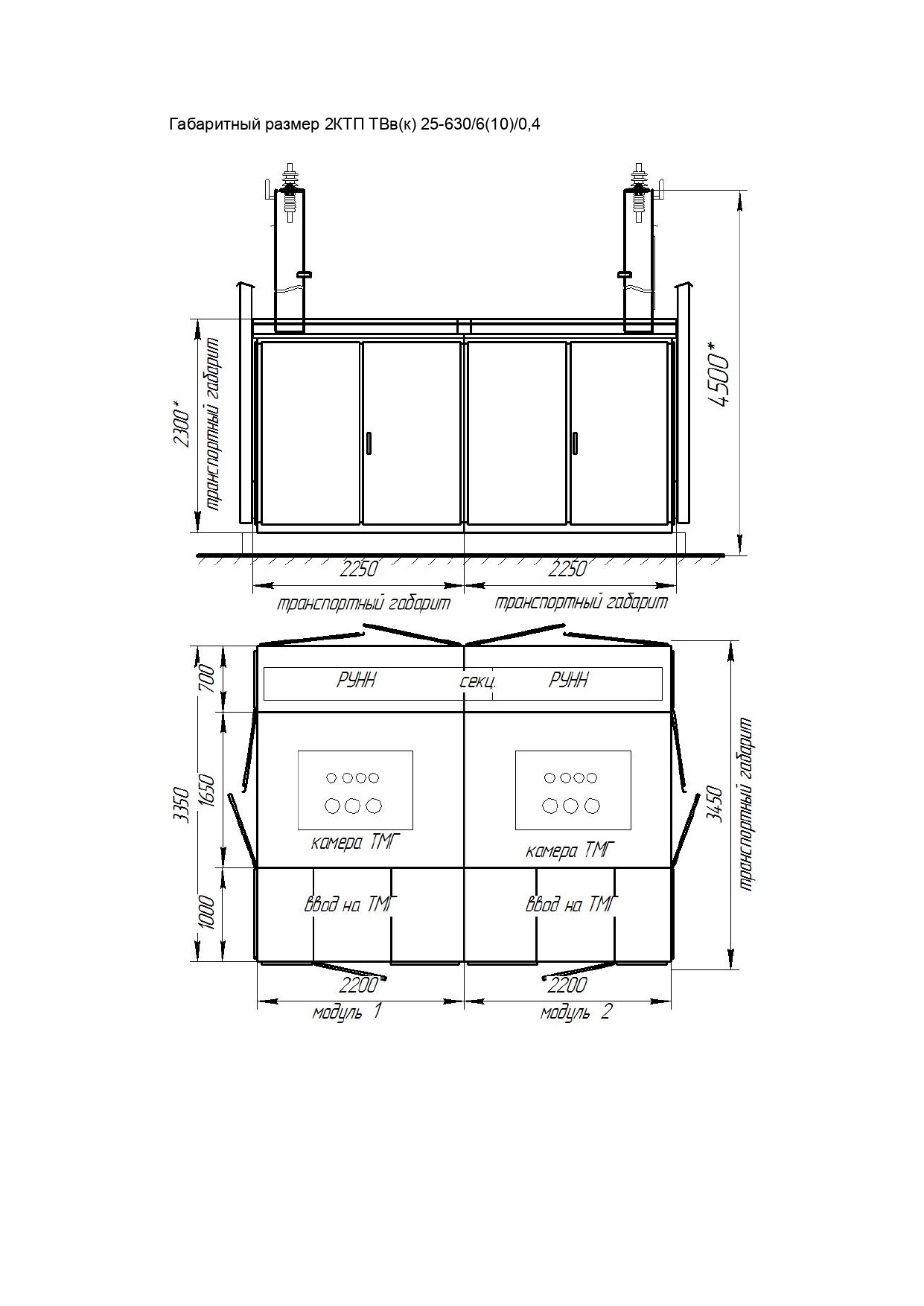

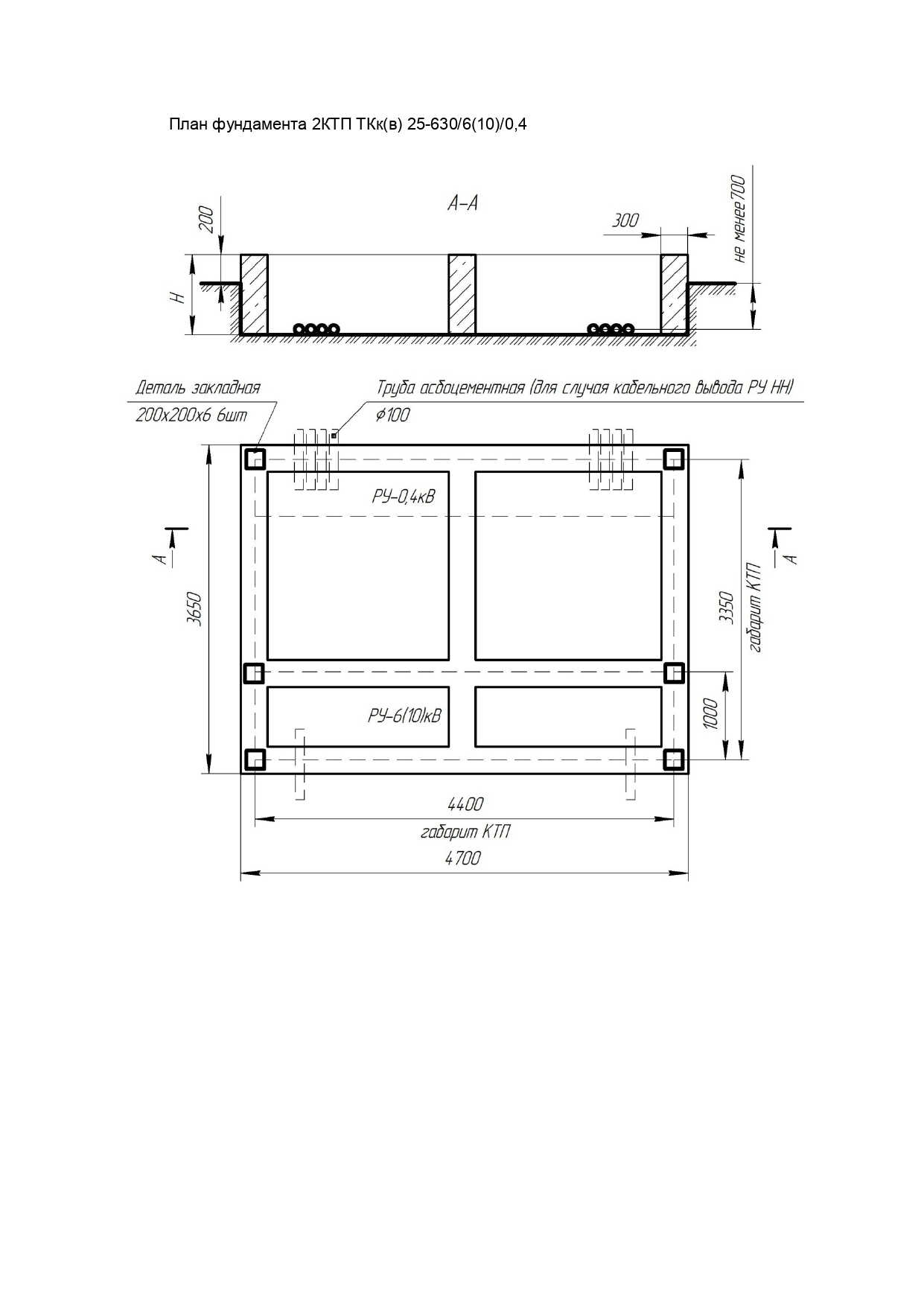

Киосковые 2КТП тупикового типа с воздушным и кабельным вводом

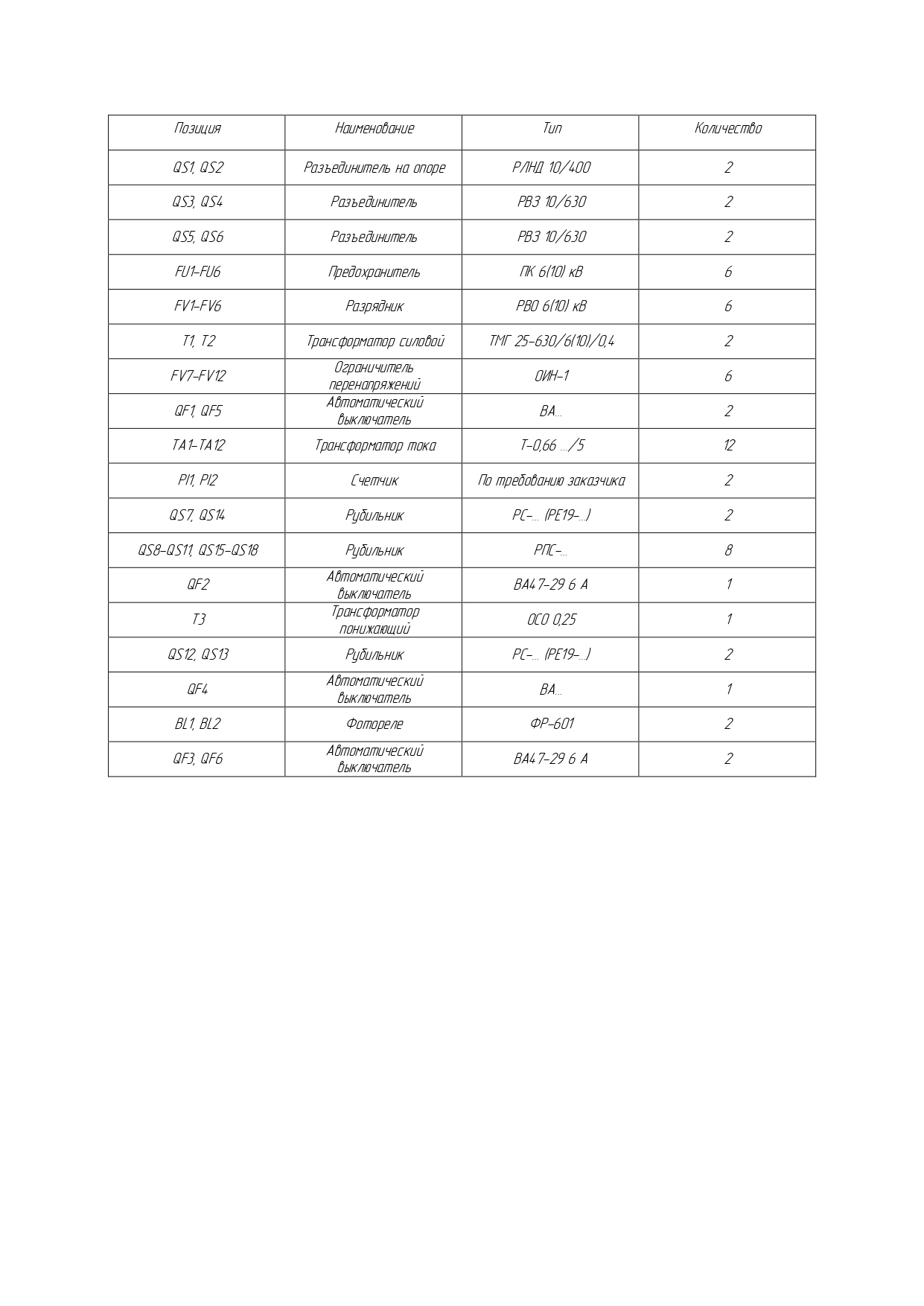

Типовые схемы и спецификации

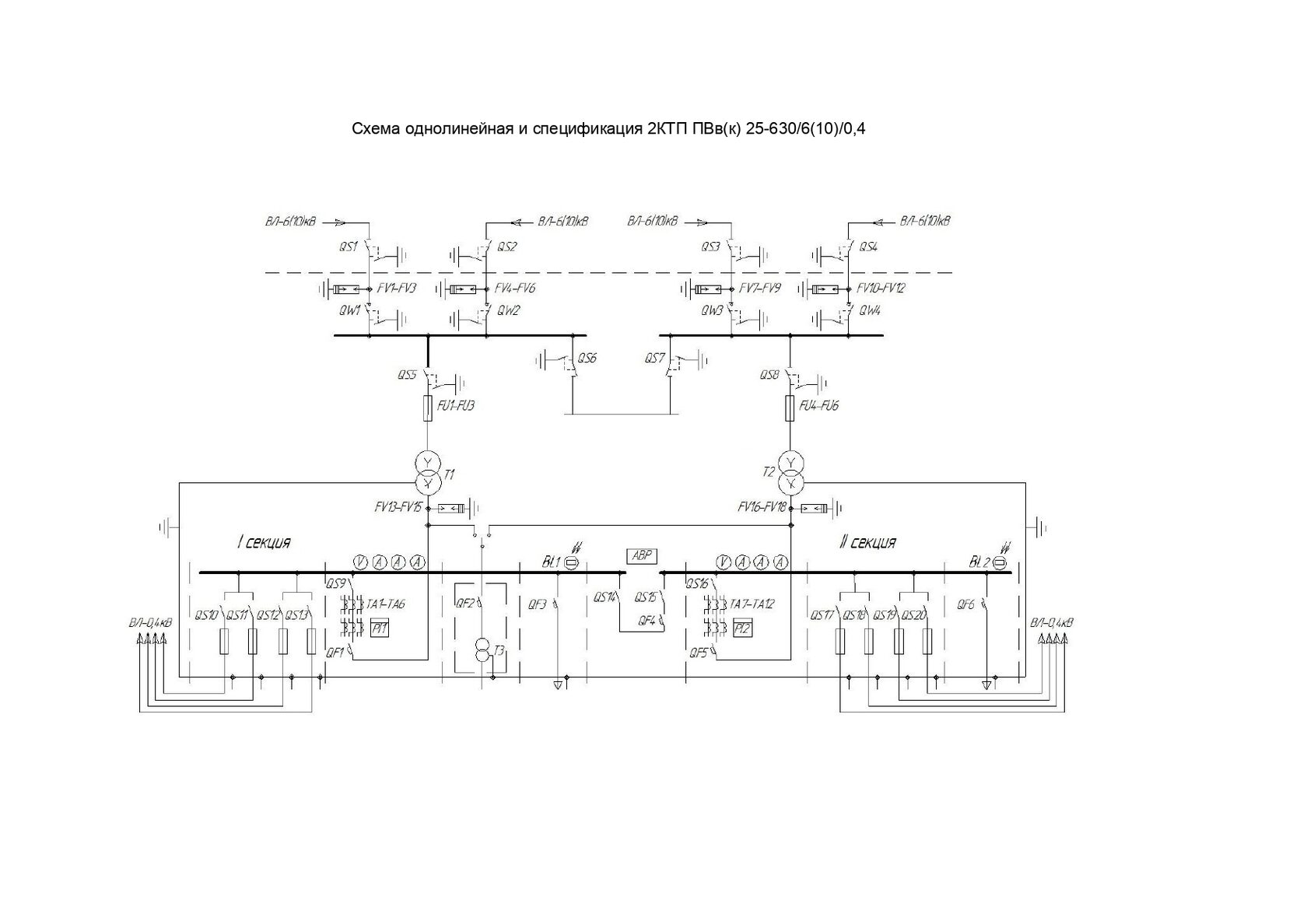

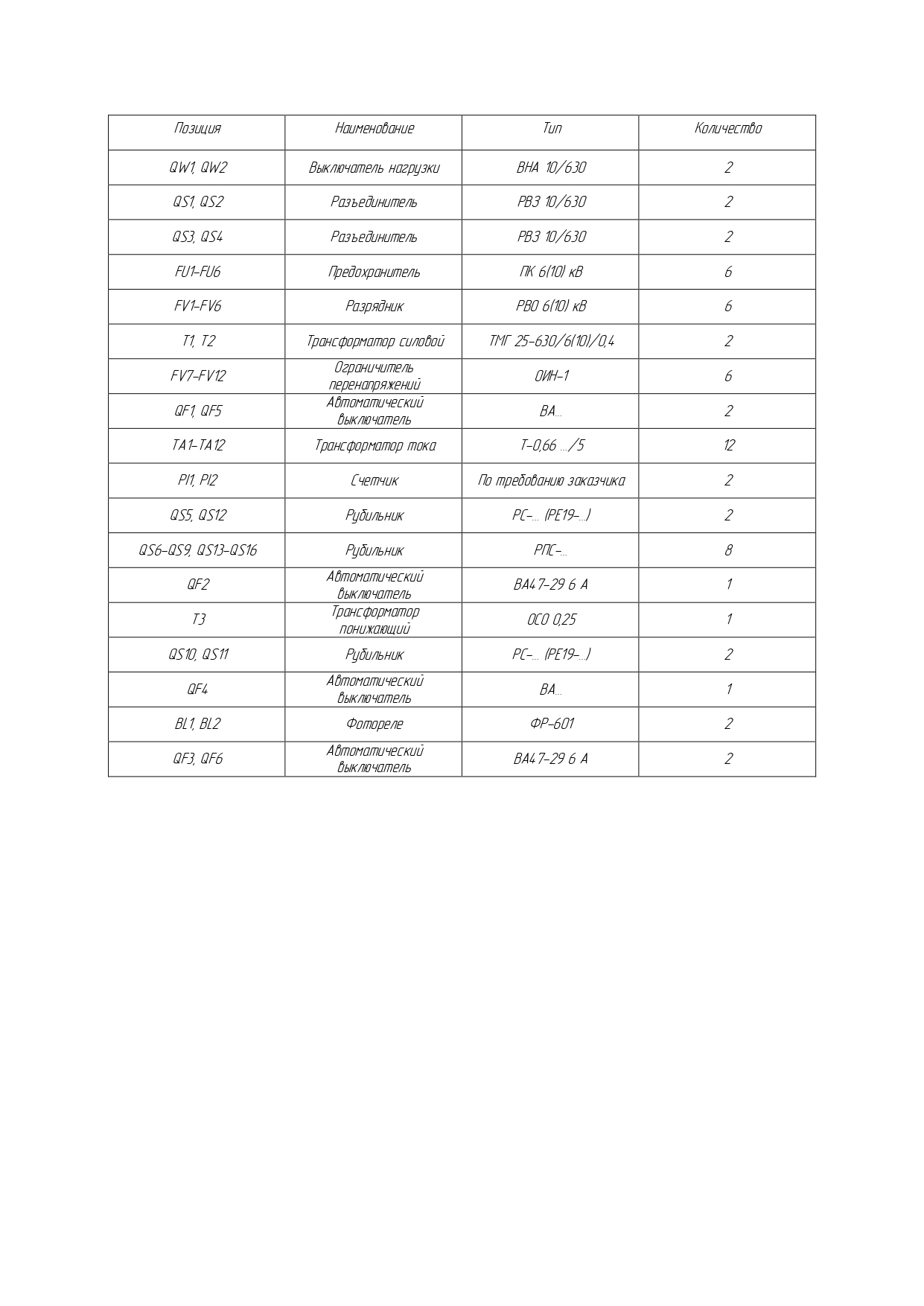

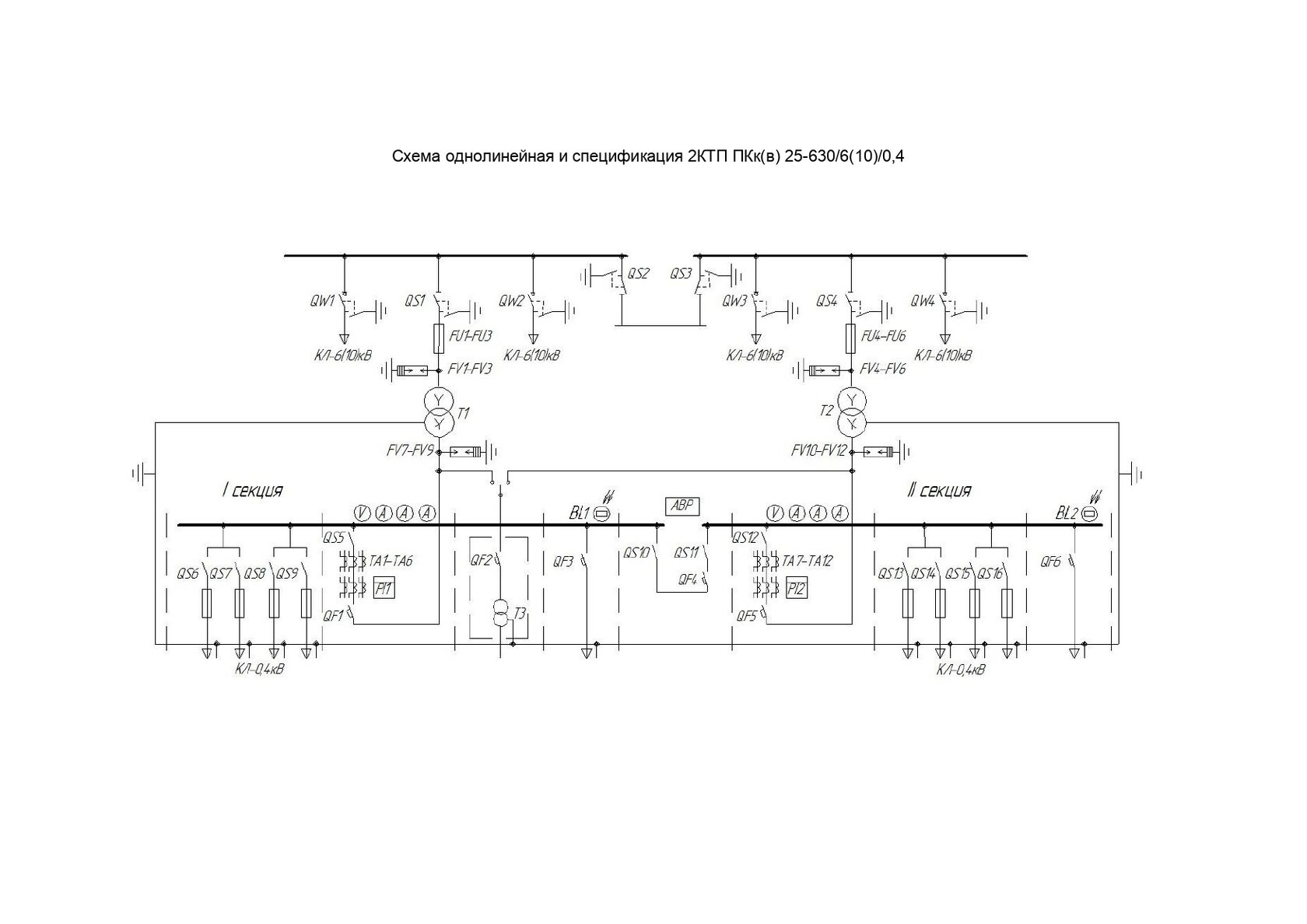

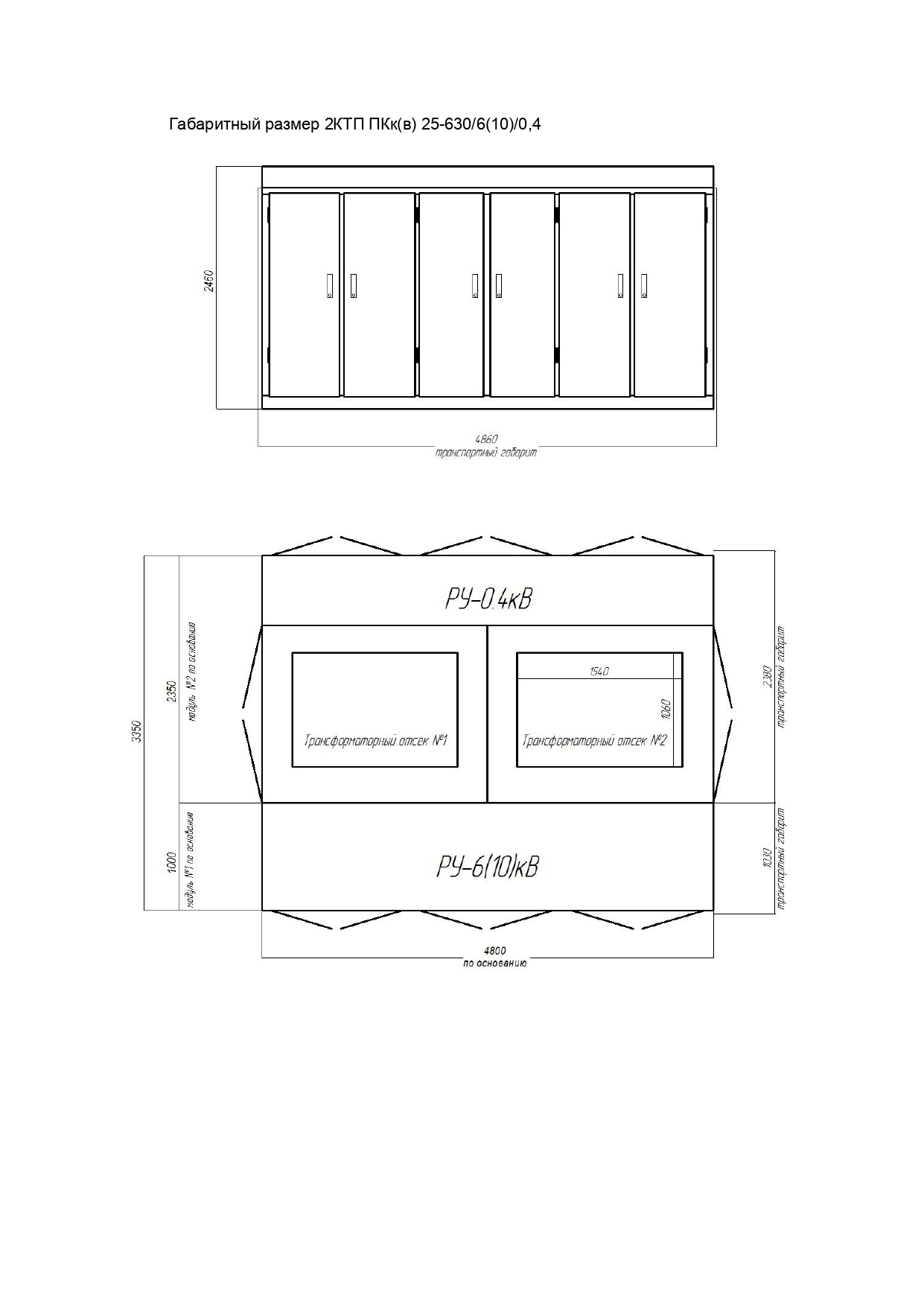

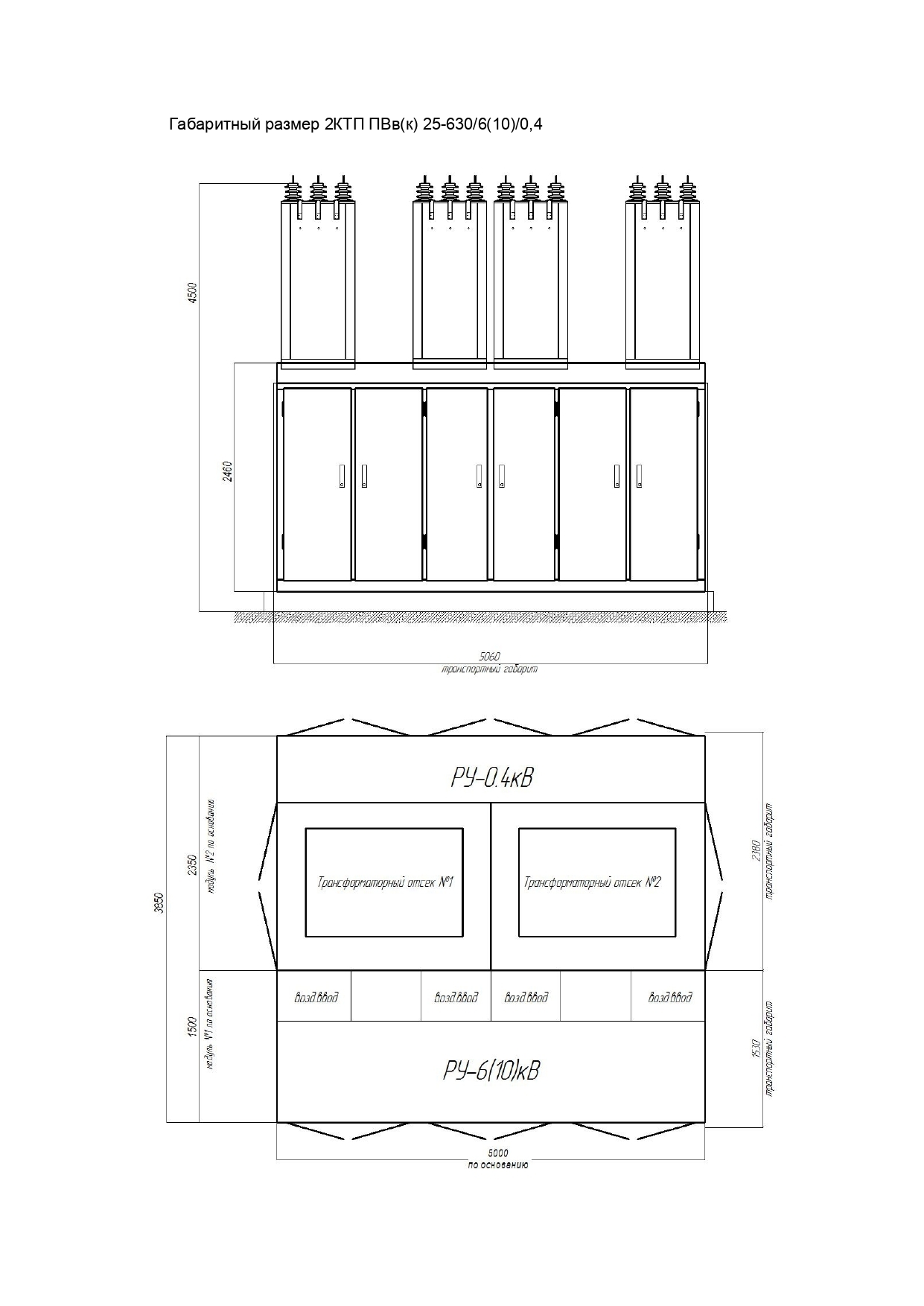

Киосковые 2КТП проходного типа с воздушным и кабельным вводом

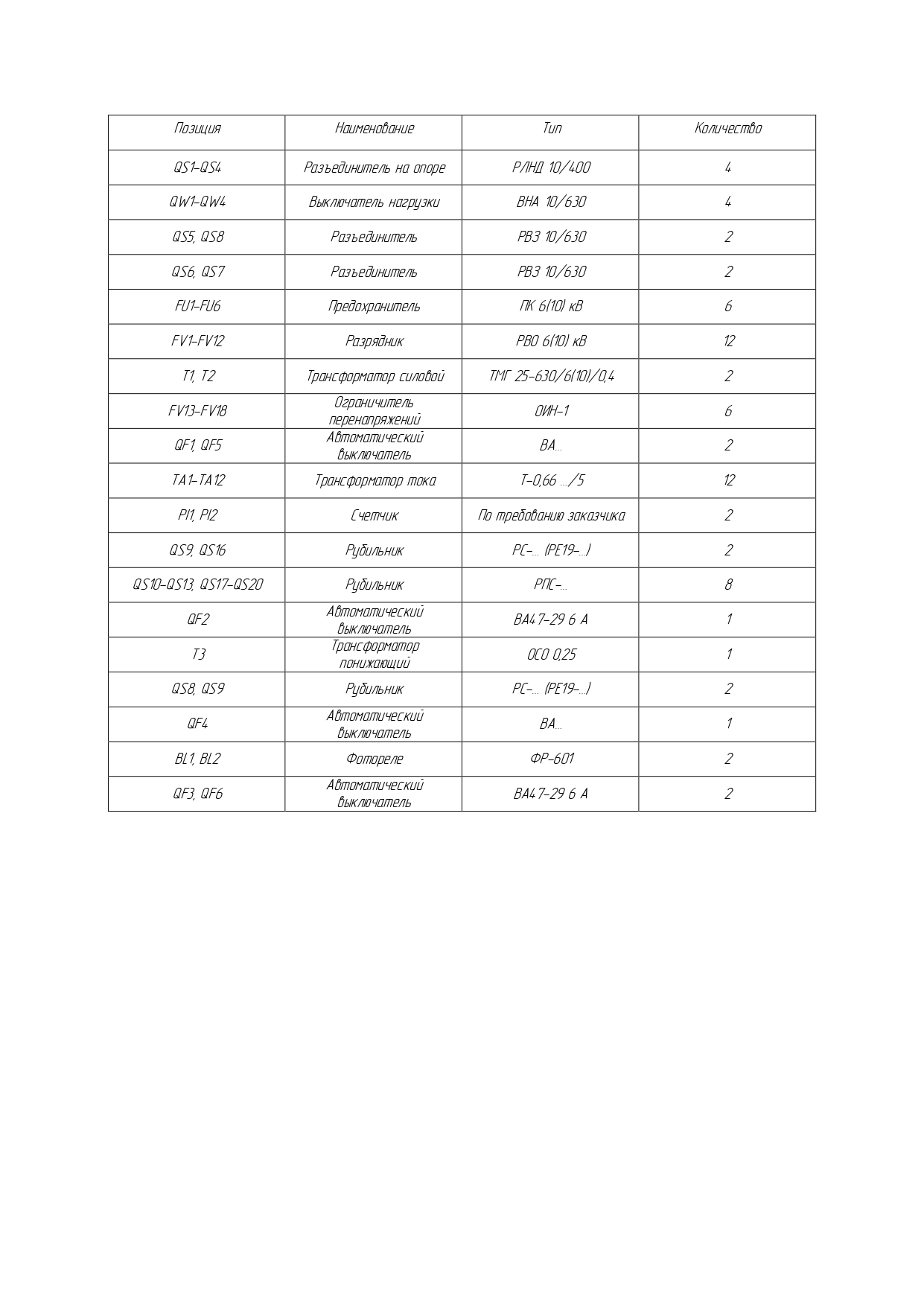

Типовые схемы и спецификации
